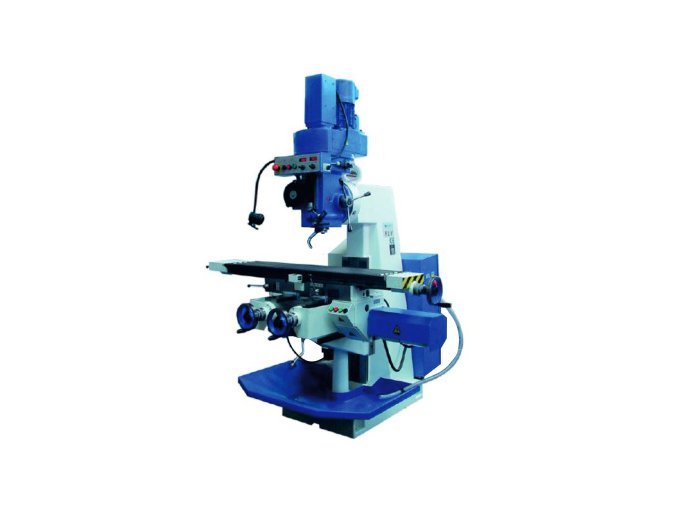

F2VR Konzolová vertikální frézka TOS Olomouc
Konzolová frézka F2V-R s plynule regulovanými otáčkami frekvenčním měničem je určena pro frézovací a vrtací operace na obrobcích do 200kg ve všech oblastech strojní výroby.
Vřeteník s vřetenem uloženým ve výsuvné pinole je možno naklápět v podélné rovině stolu.
Rozsah otáček vřetena a pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů nástroji z rychlořezných ocelí i slinutých karbidů.
Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství z našeho bohatého výběru.
Hlavní výhody frézky TOS F2VR
- vysoký kroutící moment na vřetenu
- plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
- plynule stavitelné otáčky vřetene řízeny frekvenčním měničem
- vřeteno ve výsuvné pinole přizpůsobené k pohodlnému vrtání
- velký zdvih pinoly
- hrubý, jemný a strojní výsuv pinoly
- možnost horizontálních prací při natočení vřetene o 90°
- jednoduchá obsluha
- centrální mazání
- kompaktní uspořádání stroje
- moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
Standardní provedení frézky TOS F2VR
- Podélný stůl o rozměrech 300 × 1300 mm
- Plynule stavitelné otáčky vřetene pomocí frekvenčního měniče
- Strojní výsuv pinoly
- Jednostupňové strojní posuvy X,Y,Z (plynule stavitelné posuvy)
- Ruční kola na osách X a Y s odměřovacími číselníky s dělením 0,05 mm
- Ruční kolo na ose Z s odměřovacím číselníkem s dělením 0,02 mm
- Elektrické provedení pro napětí 400 V/50Hz
- Nátěr stroje - modrošedá barva odstín RAL 5010/RAL 9002
- Osvětlení pracovního prostoru
- Kryt pracovního prostoru
- Bezpečnostní kryt
Zvláštní provedení frézky TOS F2VR
- provedení pro palcovou odměřovací soustavu
- elektrické provedení pro hodnoty napětí jiné než 400 V/50Hz
- jiný barevný odstín
- vybavení stroje číslicovou indikací polohy
- pneumatické upínání nástrojů
- plynule stavitelné posuvy pomocí frekvenčního měniče ve dvou stupních (dvoustupňová převodovka)
- Obrážecí hlava HOB2
- Horizontální hlava IFH2
Součásti dodávky frézky TOS F2VR
Frézka je dodávána ve smontovaném stavu. Společně se strojem je dodáváno normální příslušenství, objednané zvláštní příslušenství a průvodní dokumentace stroje, která obsahuje
- Balící list
- Návod k obsluze a údržbě stroje
- Protokol přesnosti
- Prohlášení o shodě - CE
- Vstupní elektrorevizní zpráva
| Celkový příkon stroje | 12,0kVA |
| Max. přípustný kroutící moment | 600Nm |
| Maximální přípustné zatížení stolu | 200kg |
| Počet upínacích drážek | 5ks |
| Pracovní dráha osy "X" | 840mm |
| Pracovní dráha osy "Y" | 376mm |
| Pracovní dráhy osy "Z" | 420mm |
| Rozsah otáček vřetena | 60 - 4000ot/min. |
| Rozsah posuvů osy "X" a "Y" | 28 - 630mm/min. |
| Rozsah posuvů osy "Z" | 8,5 - 196mm/min. |
| Rozteč upínacích drážek stolu | 50mm |
| Rychloposuv osy "X" a "Y" | 1500mm/min. |
| Rychloposuv osy "Z" | 450mm/min. |
| Šířka upínacích drážek stolu | 14mm |
| Upínání horizontálního vřetena | 40ISO |
| Vnější rozměry pracovního stolu | 1300 x 300mm |
| Výkon hlavního motoru | 3,0kW |
| Výsuv pinoly | 125mm |
| Vzdálenost vřetena od sloupu | 373mm |
