Popis

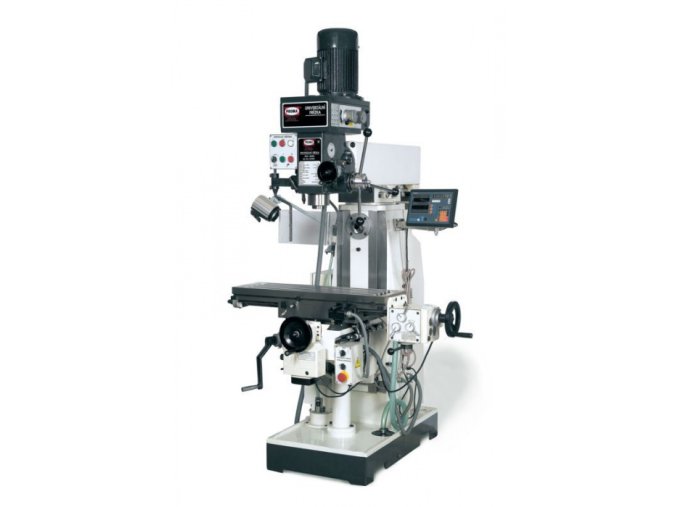

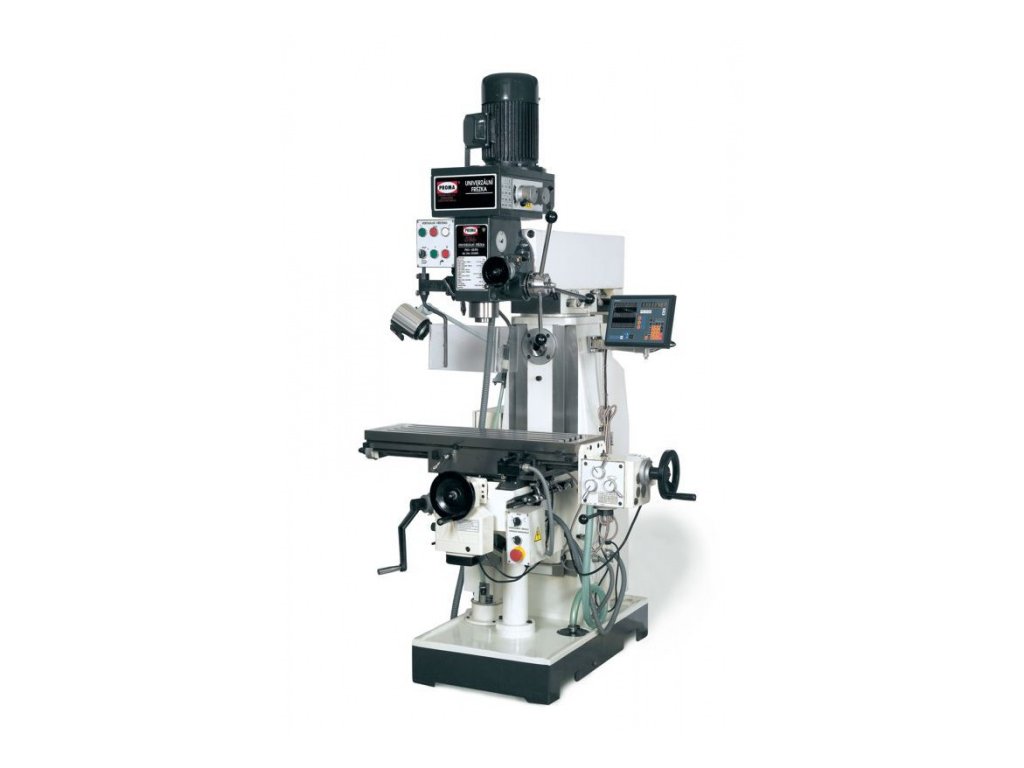

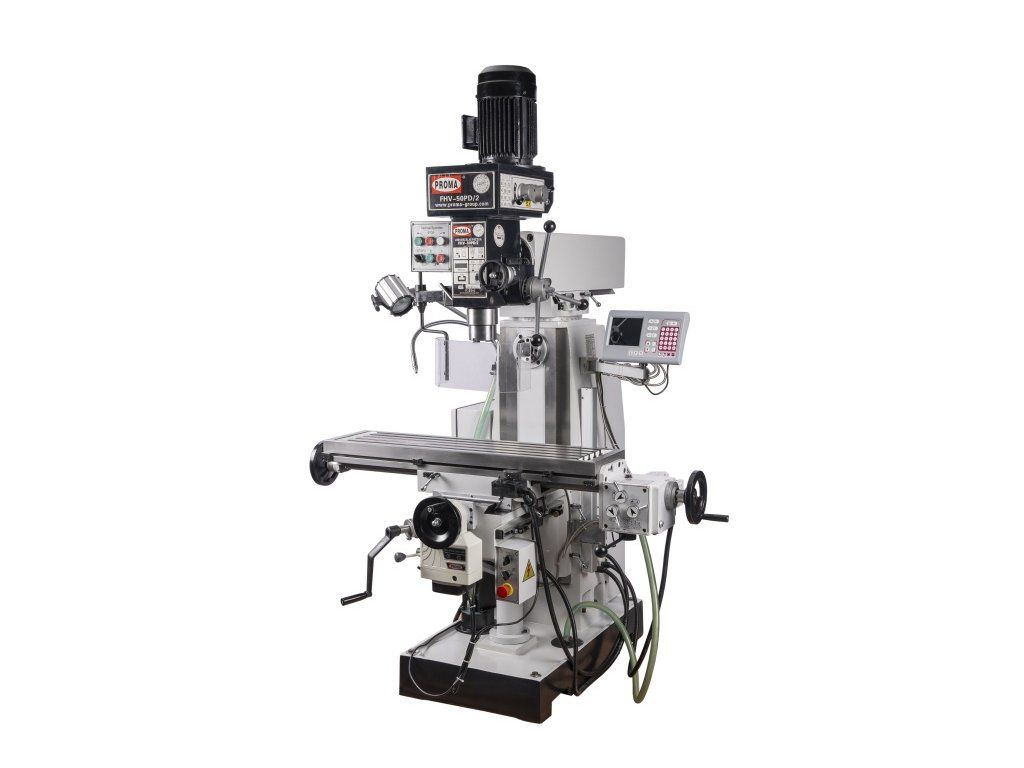

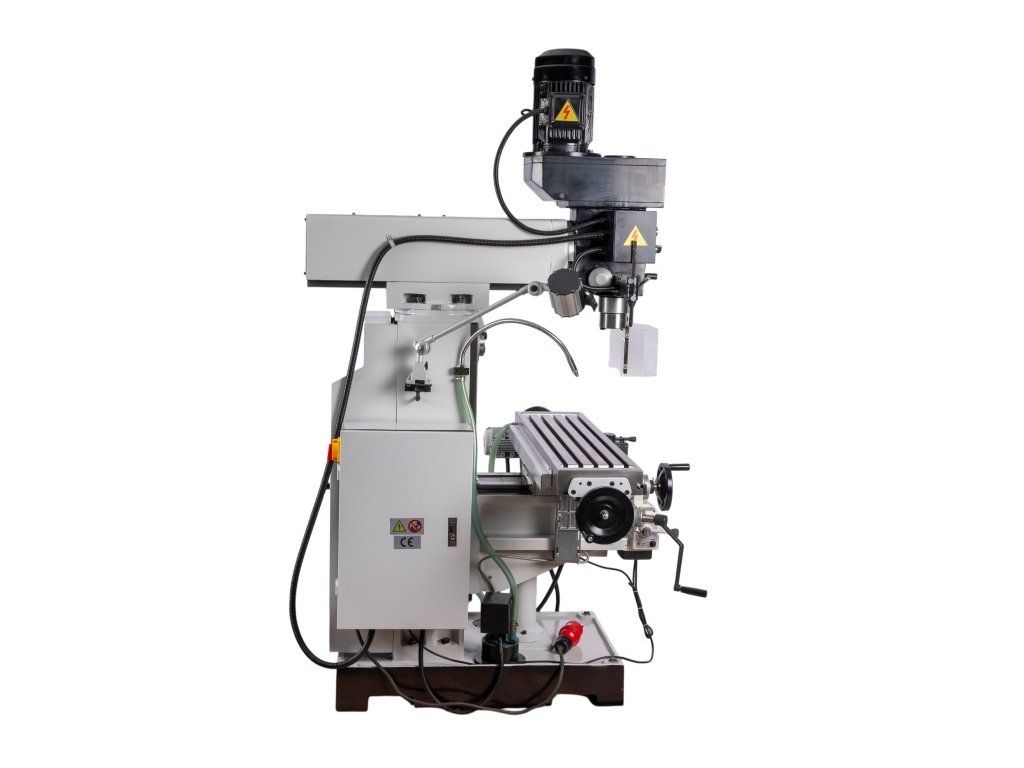

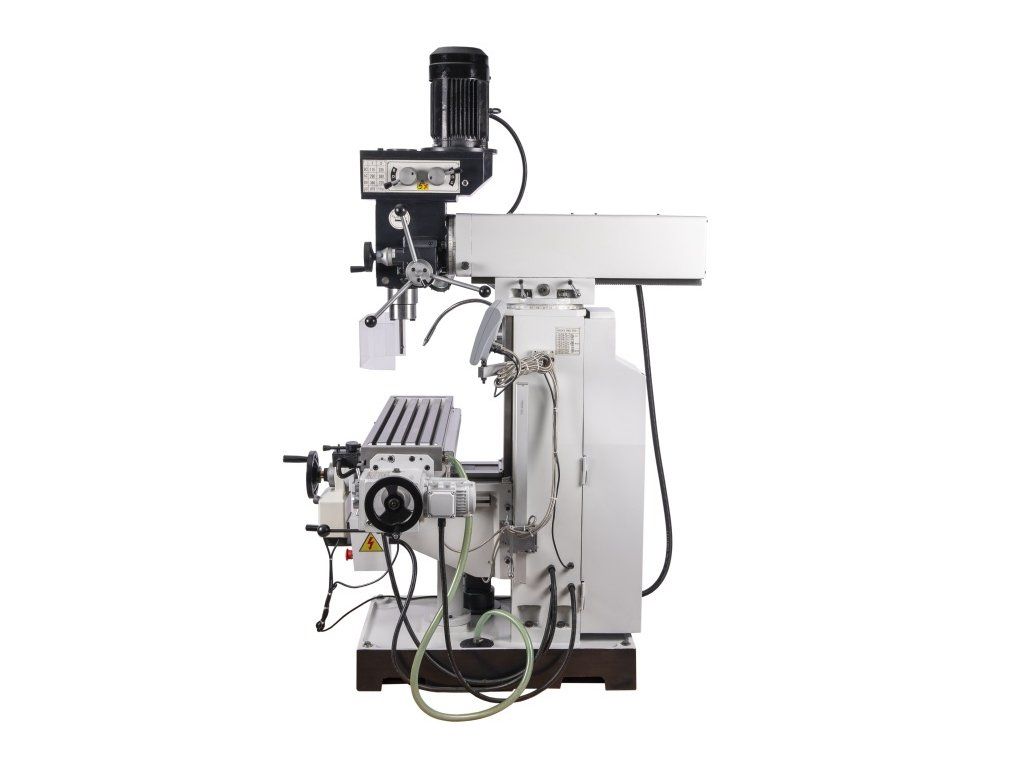

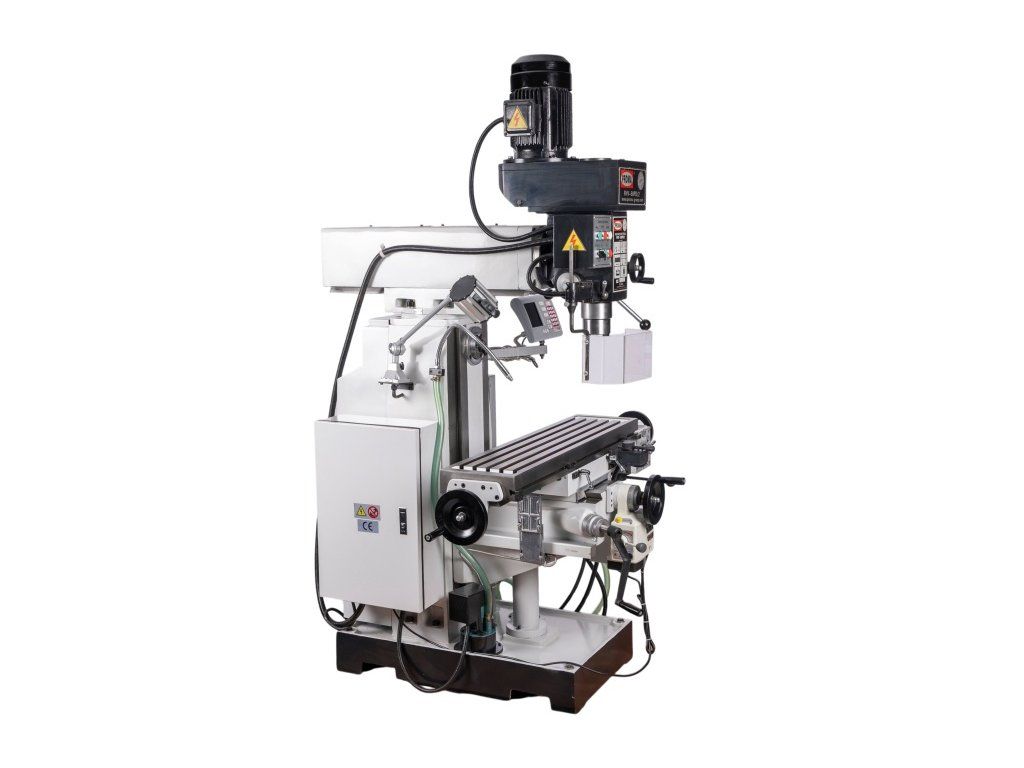

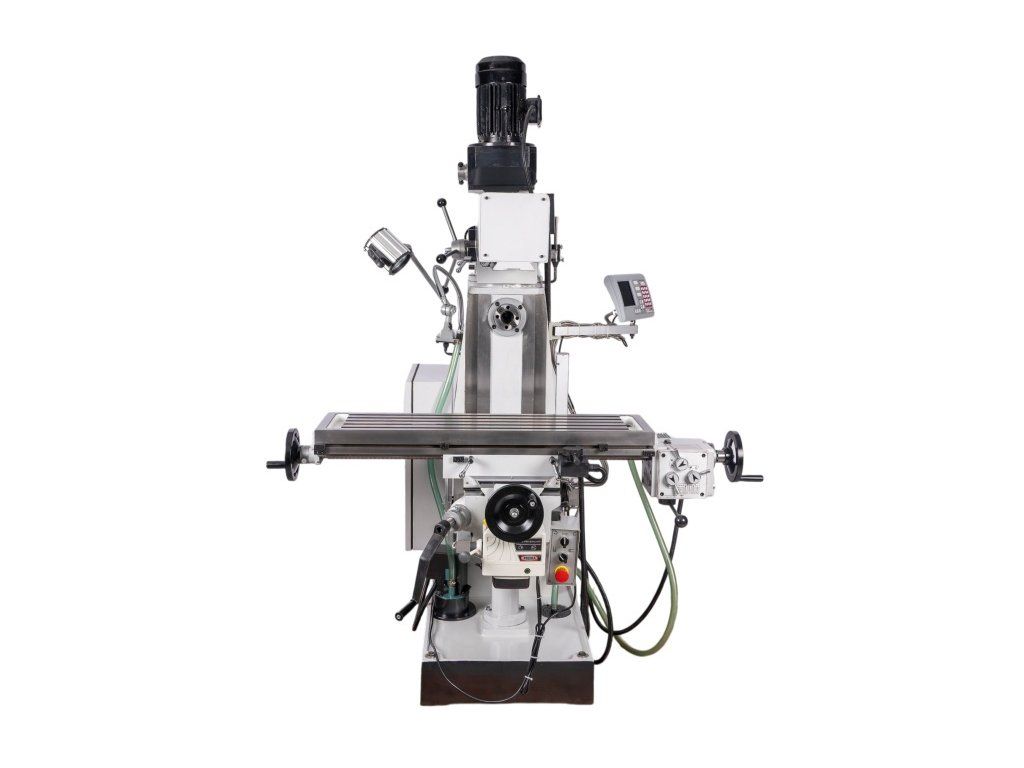

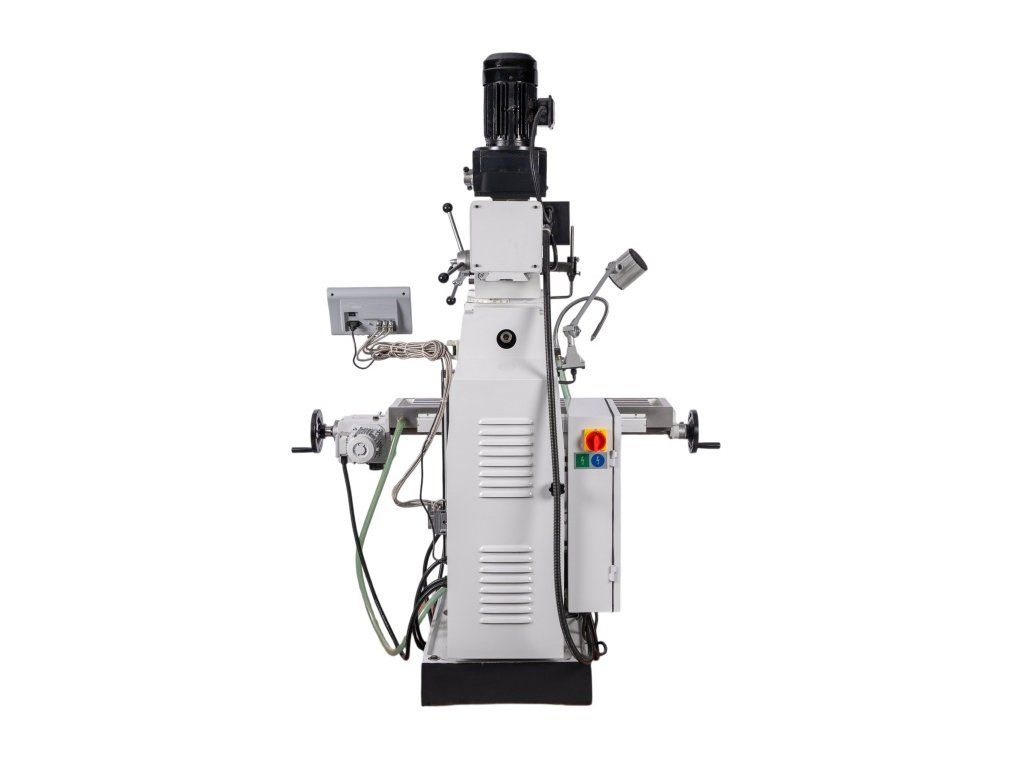

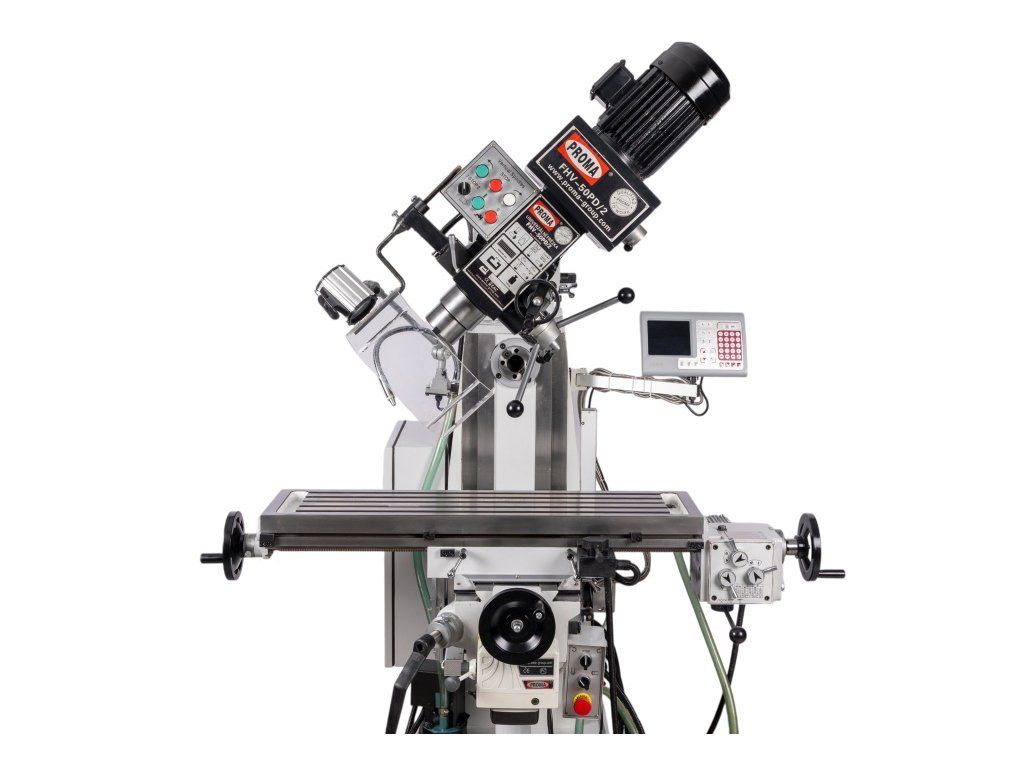

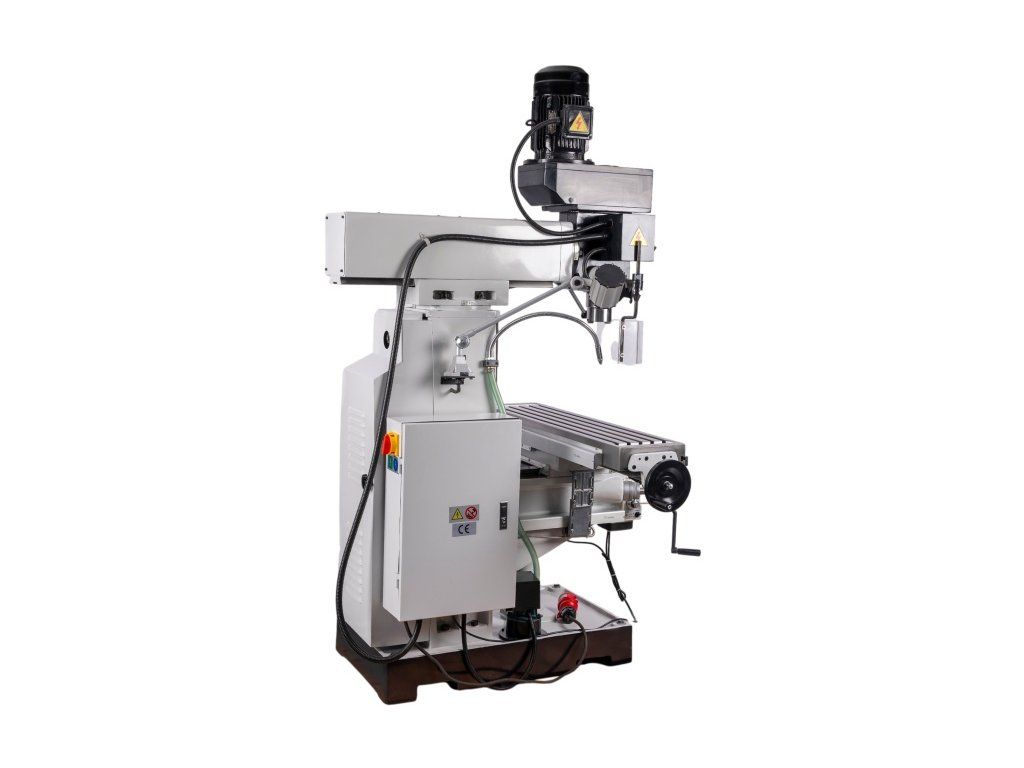

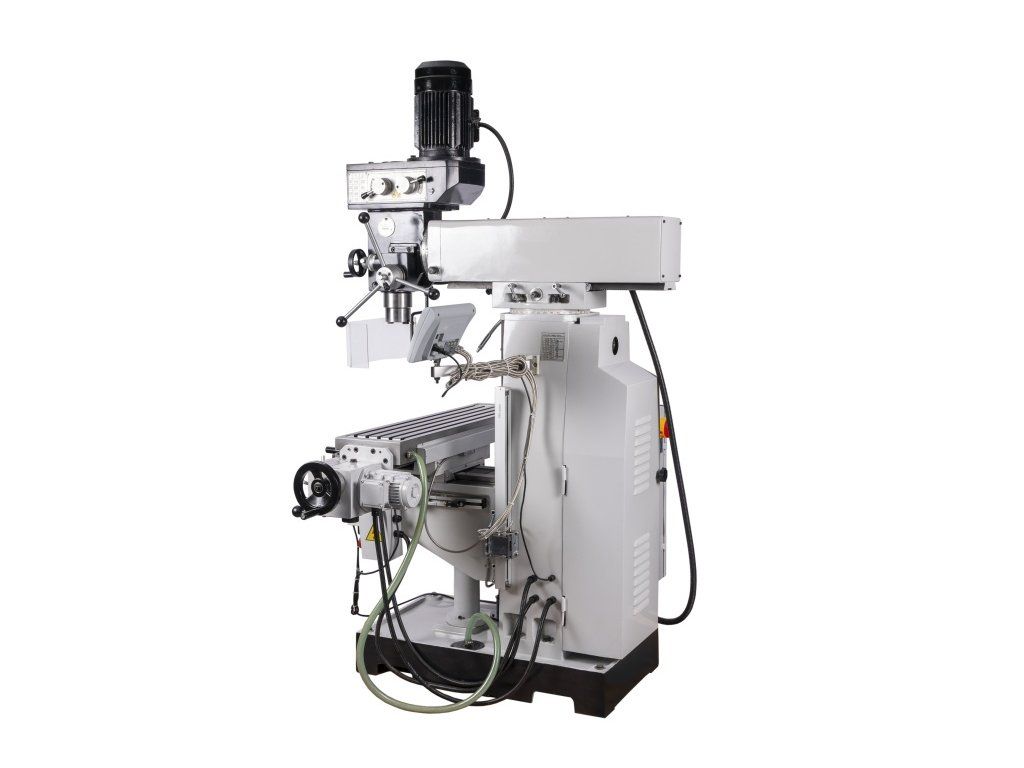

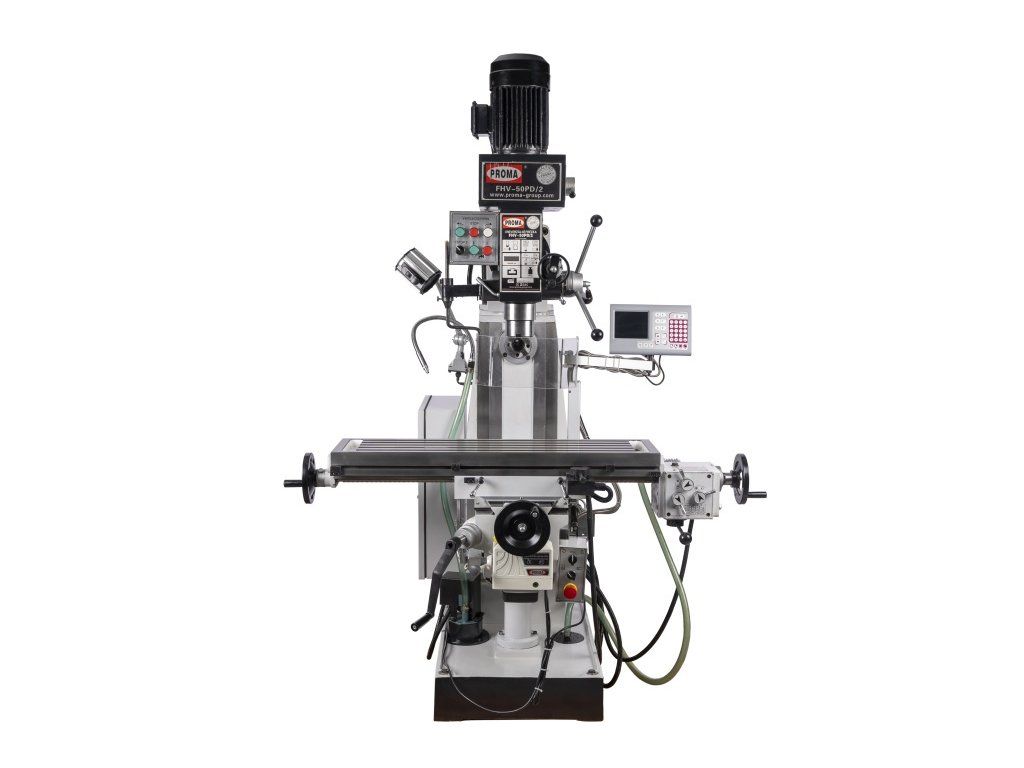

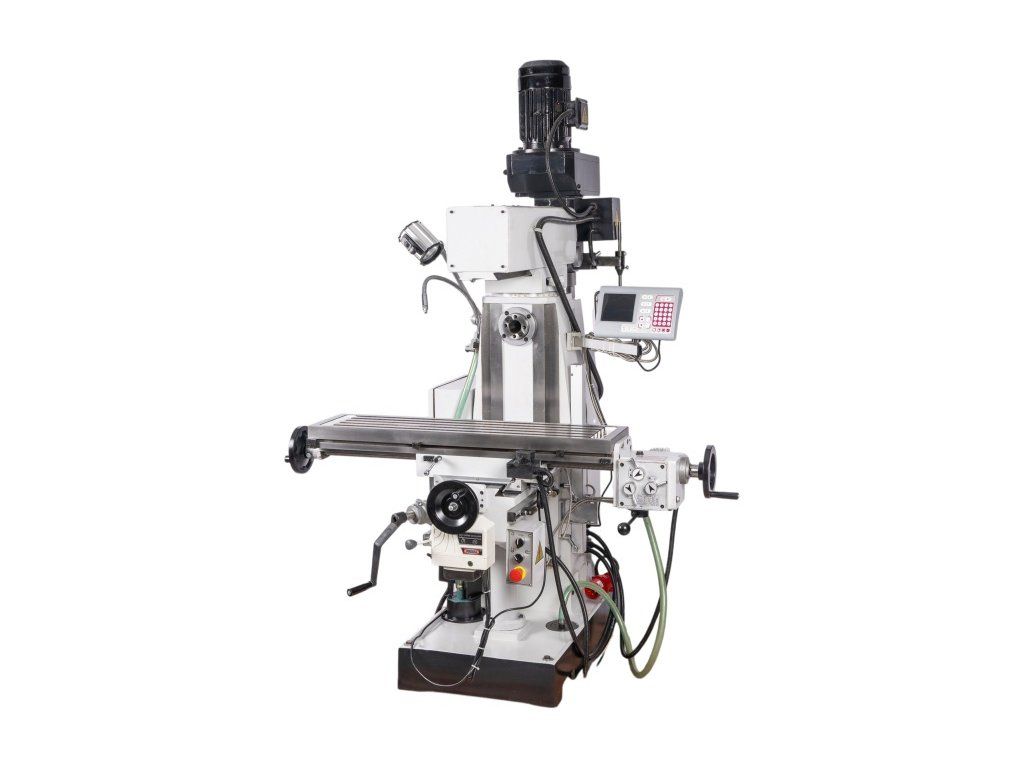

Univerzální frézka PROMA FHV-50PD/2 s digitálním odměřováním 3 os

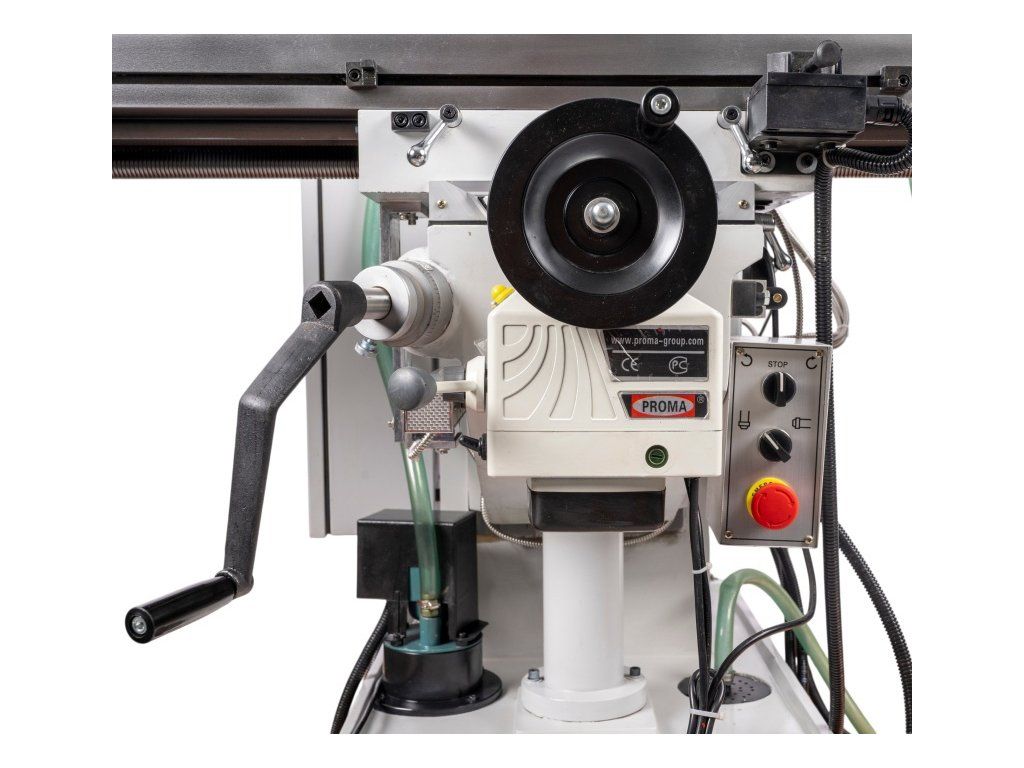

Univerzální frézka FHV-50PD/2 je určena pro širokou škálu běžných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi, nebo za použití automatického posuvu.
Hlavní výhody
- Optimální pro kusovou a malosériovou výrobu

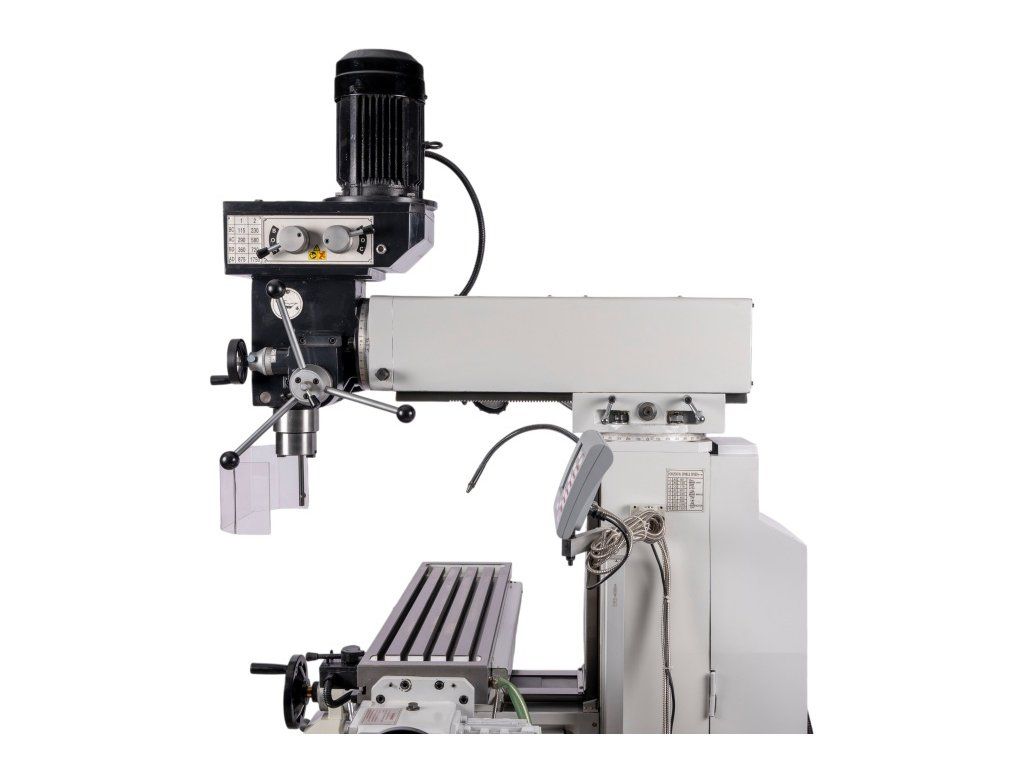

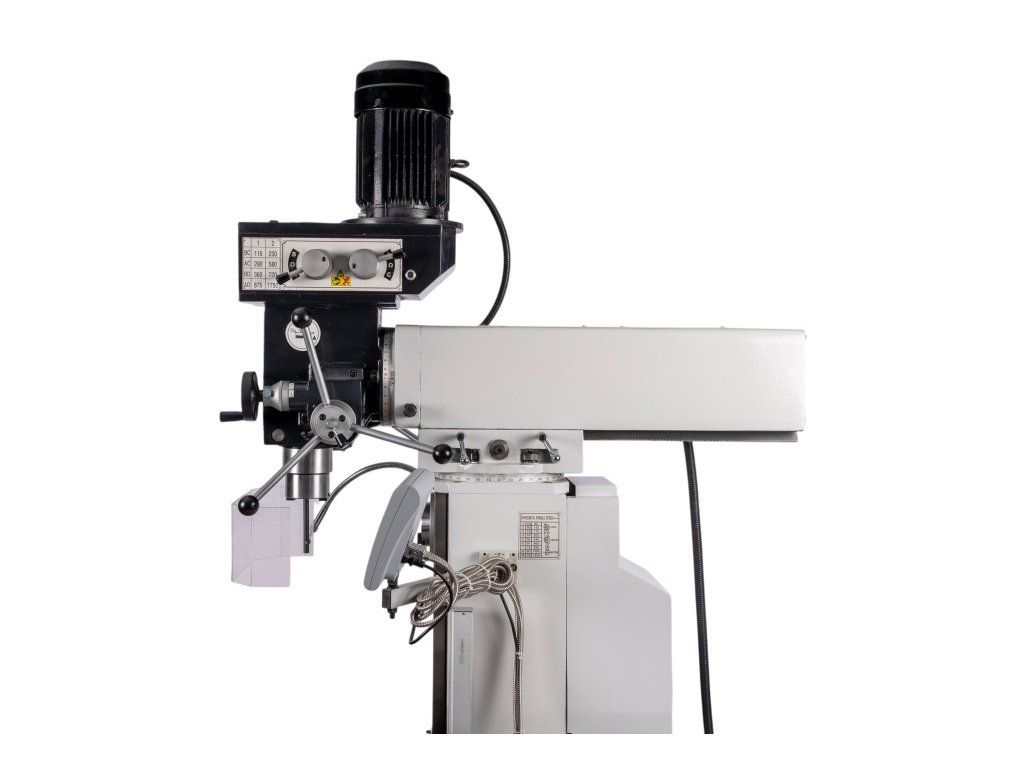

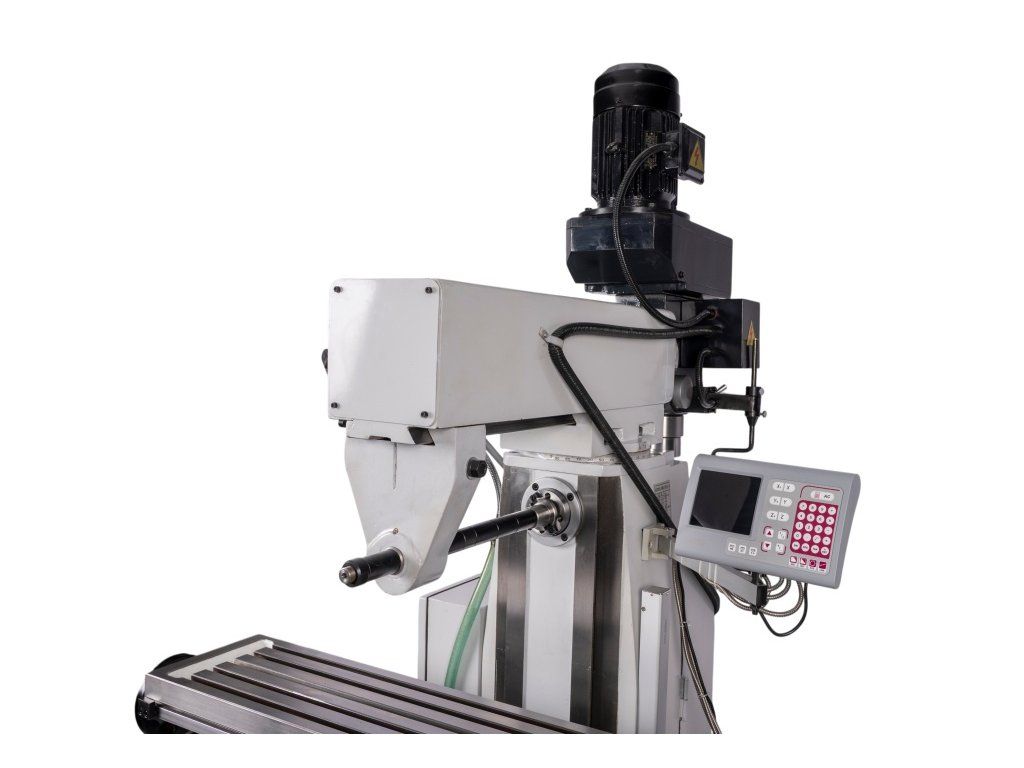

- Vertikální i horizontální vřeteno
- Vysoká přesnost běhu vřetene v přesných kuželíkových ložiscích
- Pravý a levý chod vřetene

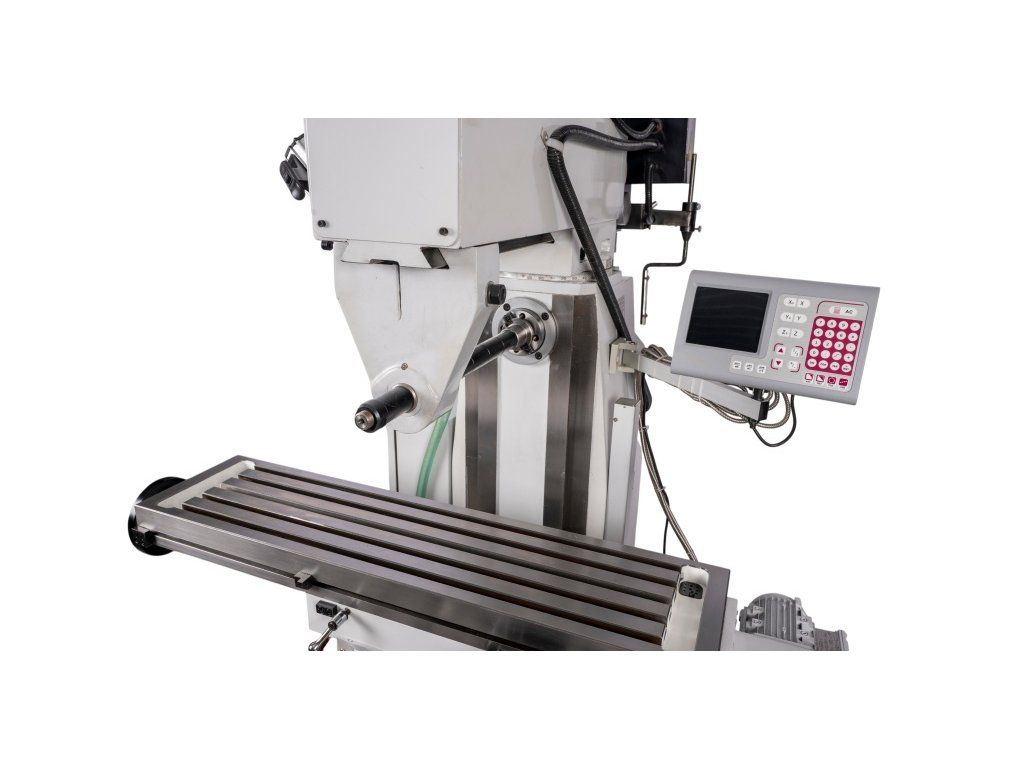

- Rozměrný křížový stůl s T-drážkami a opracovanou upínací plochou
- Základna stroje v těžkém provedení z litiny pro práci bez vibrací
- Rybinové vedení na osách X, Y, Z s vymezením vůlí klínovými lištami

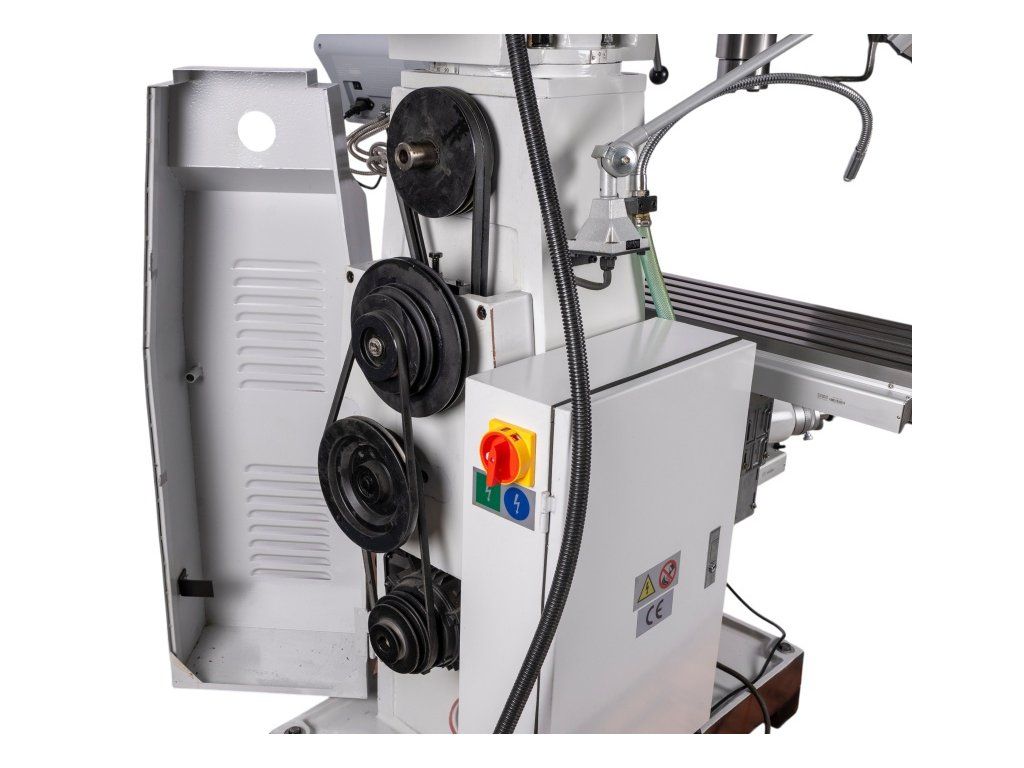

- Velký rozsah počtu otáček a velikosti posuvu

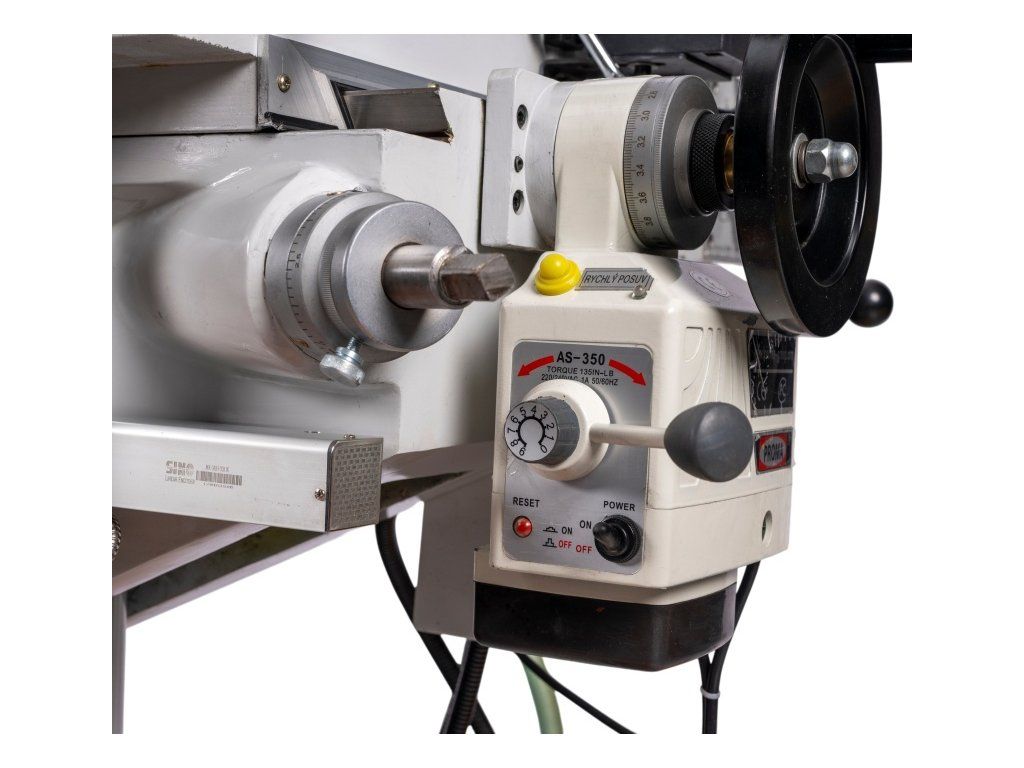

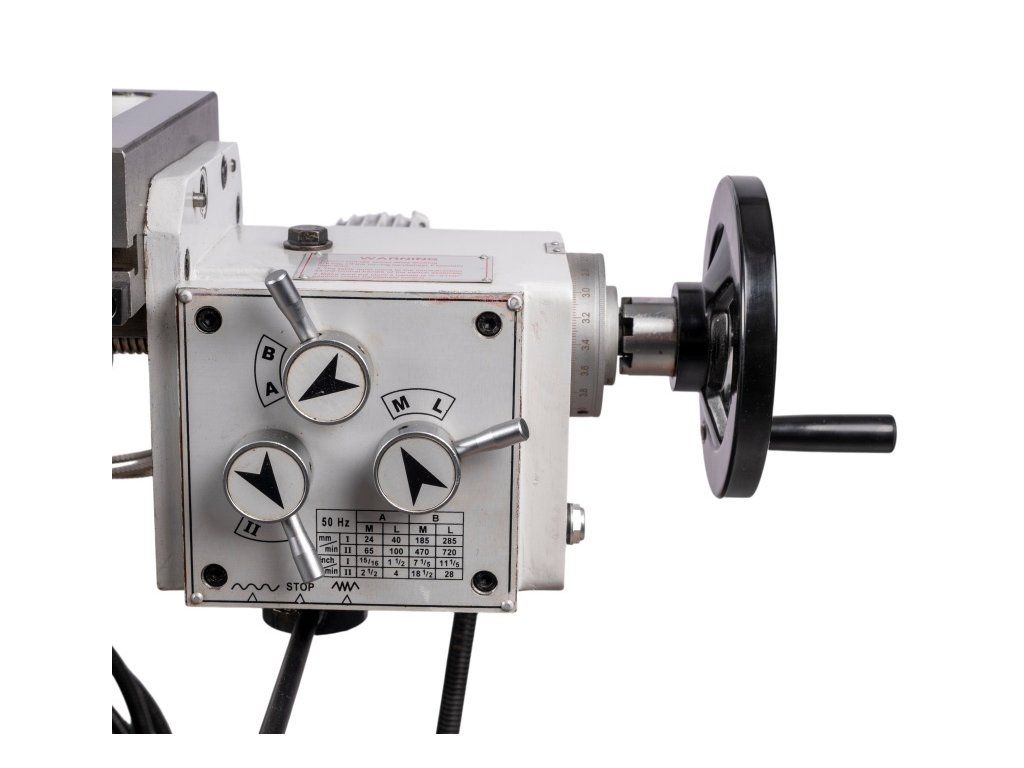

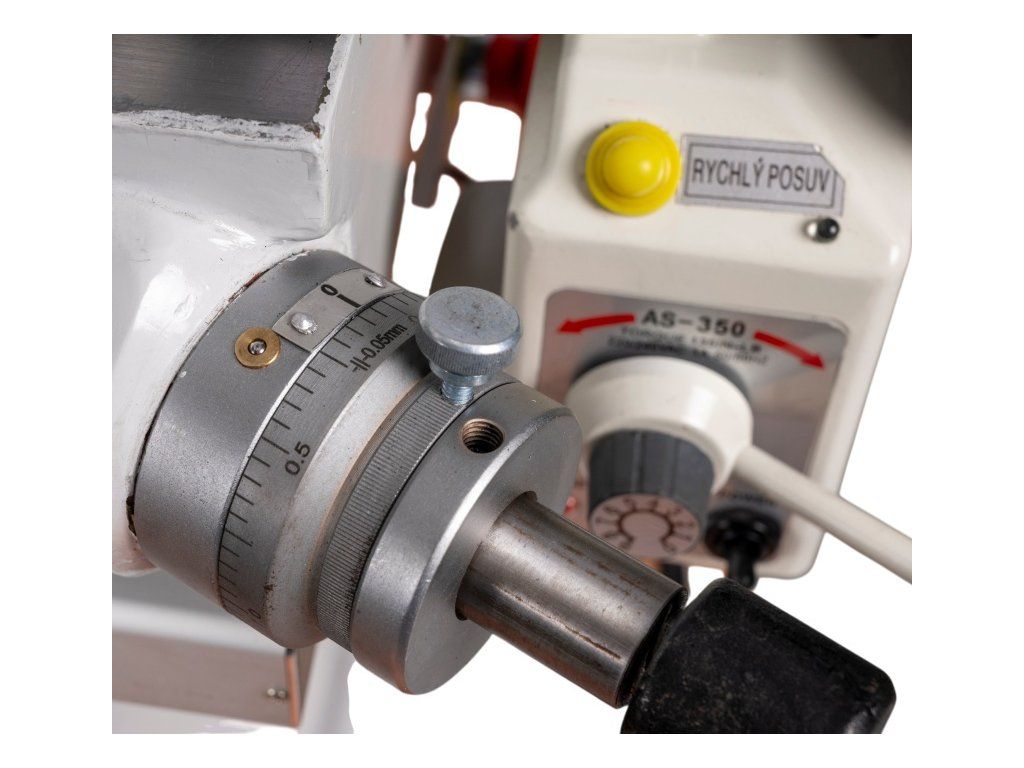

- Frézka je vybavena automatickým posuvem (včetně rychloposuvu) stolu v osách X / Y

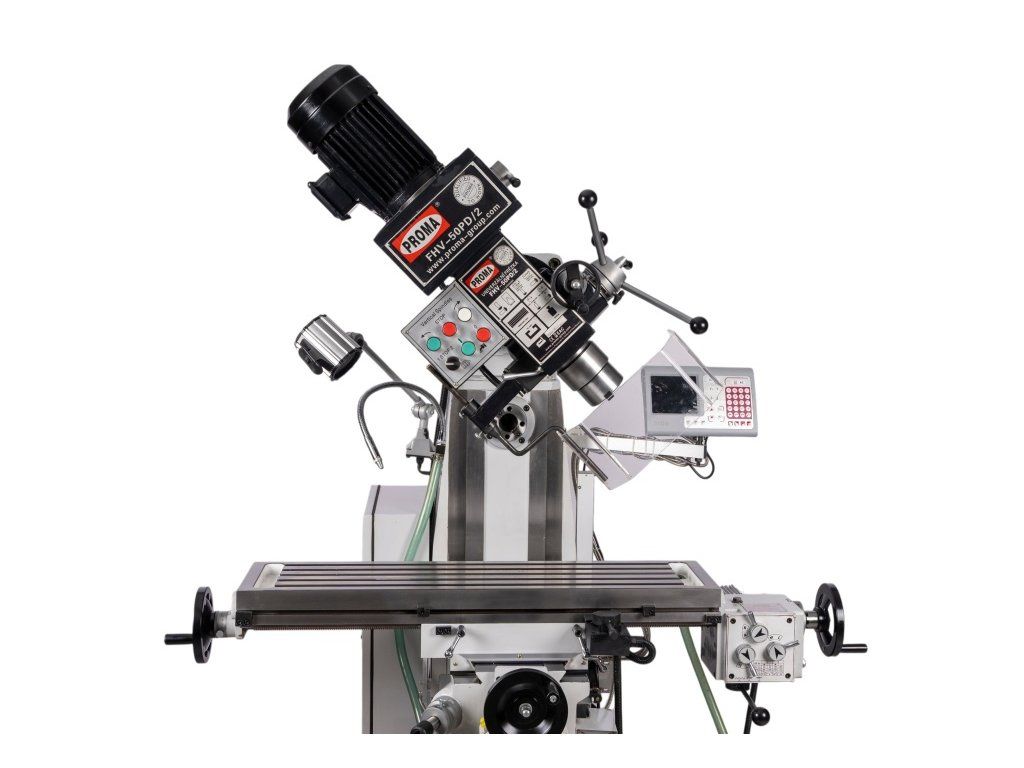

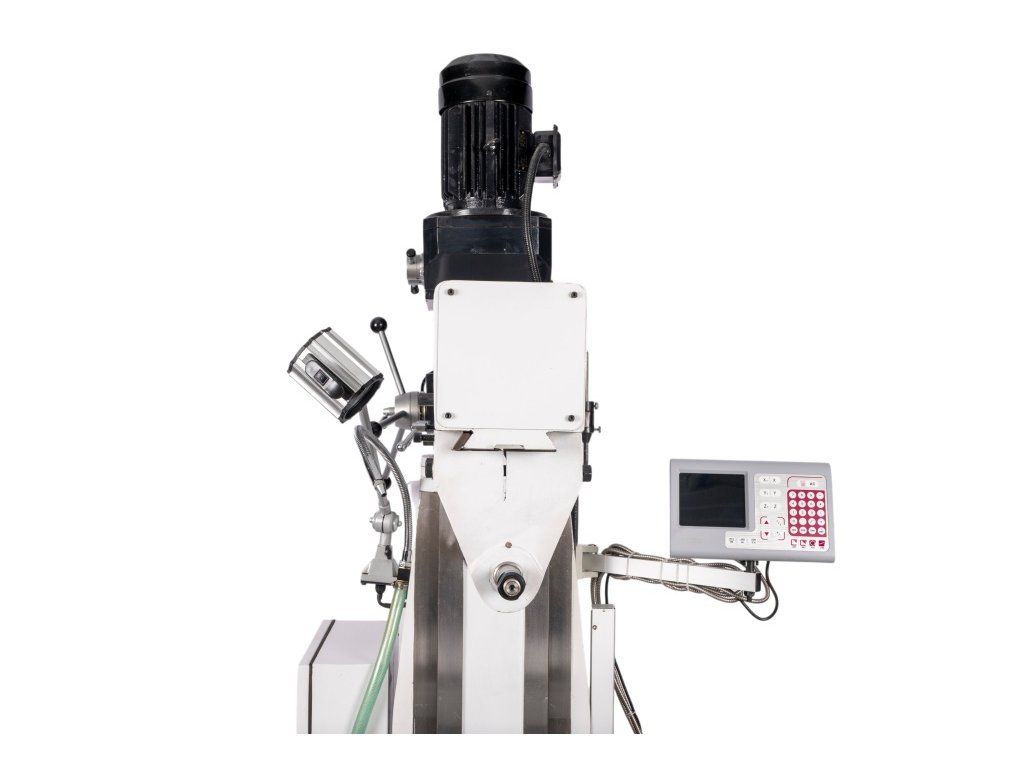

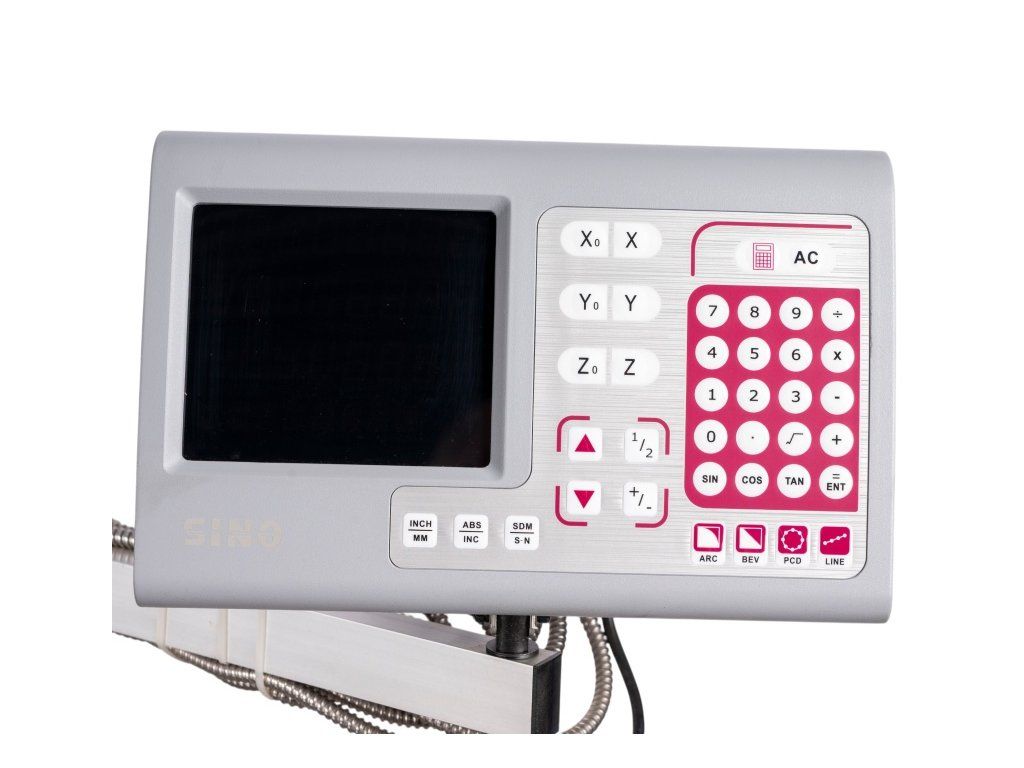

- Digitální odměřování polohy pro všechny tři osy

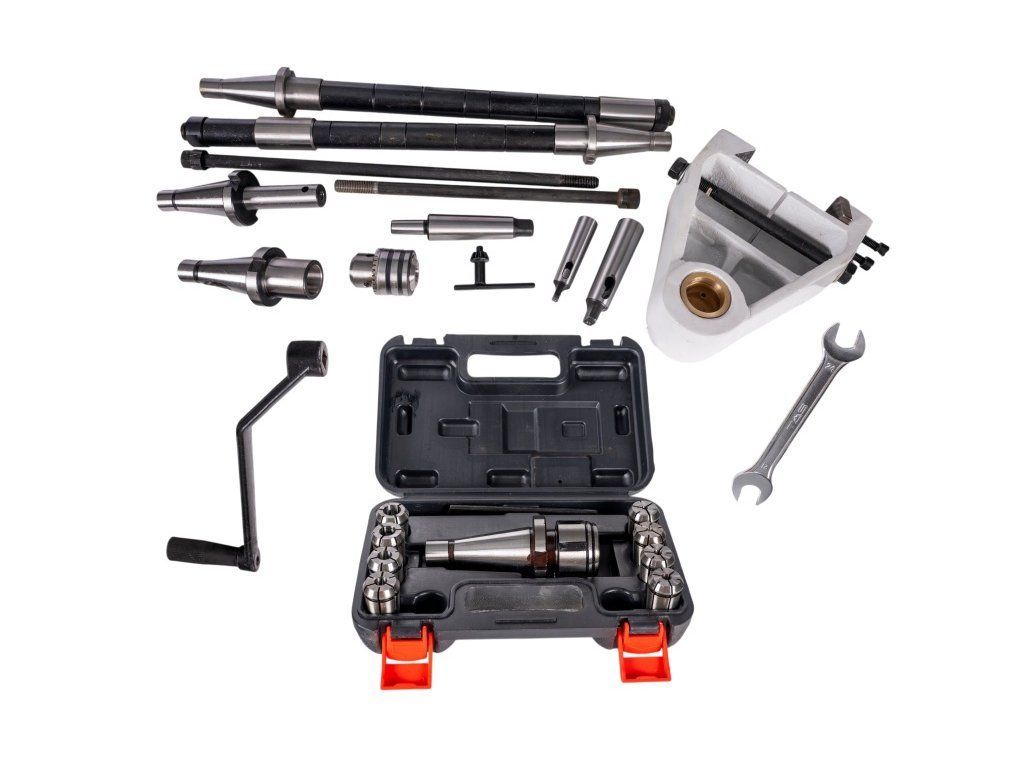

Součásti dodávky Univerzální frézka FHV-50PD/2:
- Digitální odměřování a zobrazení poloh v osách X / Y / Z
- Upínací šroub M 16 ve vřeteni
- Chladicí systém
- Automatický posuv stolu v osách X / Y
- Redukce ISO 40/MK 3
- Redukce MK 3/2
- Dlouhý frézovací trn 27 mm

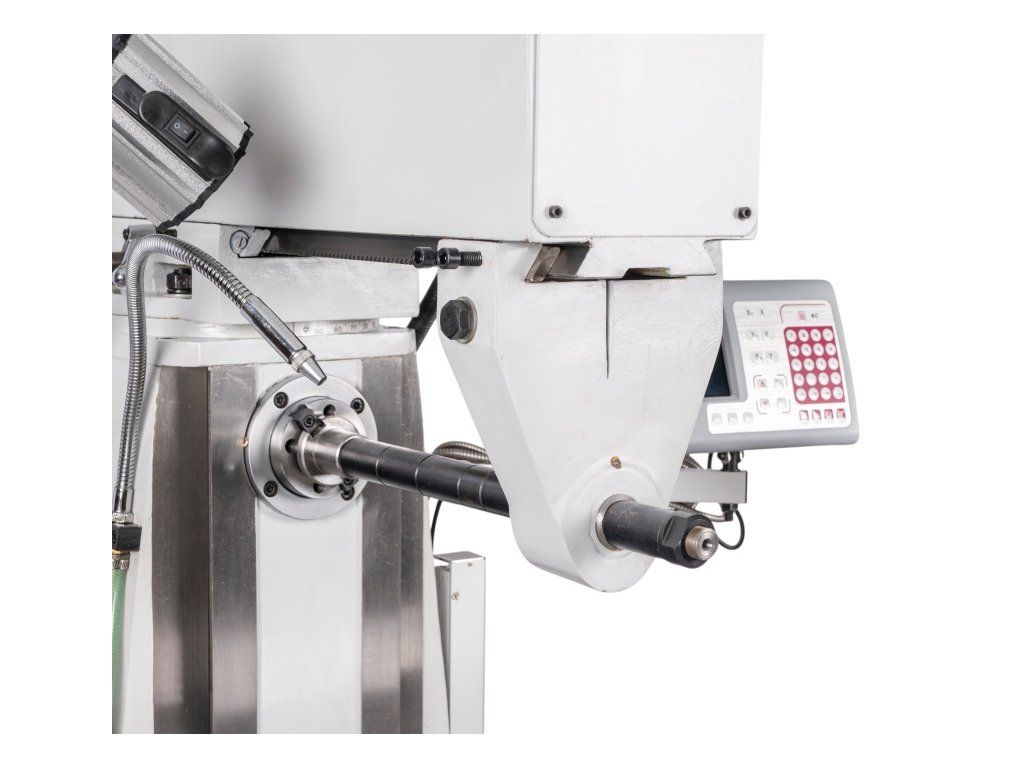

- Horizontální opěrné ložisko
- Nastavitelný ochranný kryt
- Ochranný kryt pro horizontální frézování
- Pracovní světlo
- Servisní a obslužné nářadí
| Hmotnost | 1100 kg |
| "T" drážka | 14mm |
| Max.doporučený Ø fréz.hlavy | 100mm |
| Max.doporučený Ø horizont.fréz. | 100mm |
| Max.doporučený Ø vertik.fréz. | 40mm |
| Max.doporučený Ø vrtání | 50mm |
| Max.průměr vrtání | 50mm |
| Napětí | 400V |
| Otáčky vřetene - horizontálního | 60/ 140/ 175/ 200/ 270/ 460/ 690/ 1090/ 1350min. |
| Otáčky vřetene - vertikálního | 115/ 230/ 290/ 360/ 580/ 720/ 875/ 1750min. |
| Počet otáček (horizont.) | 9stupňů |
| Počet otáček (vertikál.) | 8stupňů |
| Podélný posuv stolu | 460mm |
| Příčný posuv stolu | 230mm |
| Příkon horizontálního motoru | 1,5kW |
| Rozměr stolu | 1 000 x 240mm |
| Rozměry stroje(d x š x v) | 1 280 x 1 100 x 1 920mm |
| Vzdál.vřetene od sloupu | 200 - 700mm |
| Vzdál.vřetene od stolu | 65 - 365mm |
