Popis

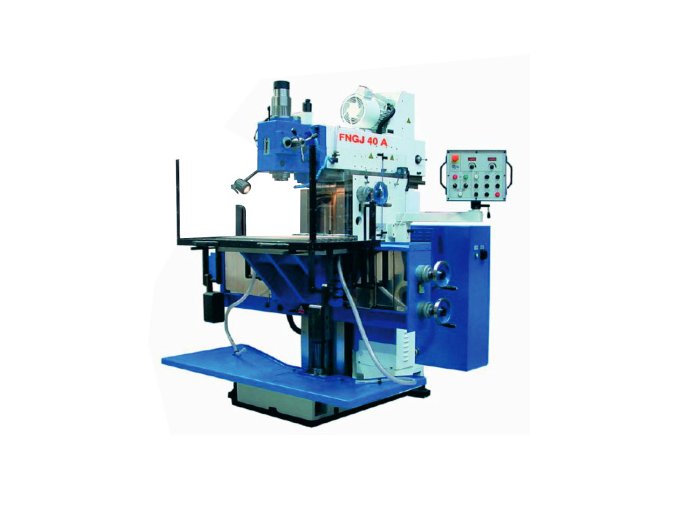

FNGJ 40 A Nástrojářská frézka TOS Olomouc
Frézka FNGJ 40 A je konvenční nástrojářská frézka, určená pro frézovací, vrtací vyvrtávací a závitovací operace na obrobcích do hmotnosti 350 kg v malosériové výrobě, zejména v nástrojárnách.
Stroj je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku. Dále je stroj vybaven vertikální hlavou a pevným úhlovým stolem. Vertikální hlava je opatřena pinolou s ručním výsuvem, vřeteno lze naklápět v rozsahu ± 90°. Dokonalé upnutí nástroje je zajištěno pneumaticko-hydraulickým upínáním nástroje (zvláštní provedení) v horizontálním i vertikálním vřetenu.
Rozsah otáček vřetena je rozdělen do dvou stupňů s plynulou regulací s maximem 4000 ot./min. a v kombinaci s plynulou regulací pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů.
Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači. Stroj je rovněž vybaven chlazením nástroje, svítidlem a bezpečnostním krytem pracovního prostoru.
Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství.
Hlavní výhody
- Plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
- Vřeteno ve výsuvné pinole s hrubým a jemným výsuvem
- Plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
- Pneumaticko-hydraulické upínání nástroje v horizontálním i vertikálním vřetenu (zvláštní provedení)
- Kalené vodící plochy
- Jednoduchá a komfortní obsluha, kompaktní uspořádání
- Centrální mazání s dávkovači
- Široké technologické možnosti
- Vysoká tuhost, přesnost a spolehlivost
- Snadná údržba
- Moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
Standardní provedení frézky TOS FNGJ 40 A
- Pevný úhlový stůl o rozměrech 800 × 400 mm
- Vertikální hlava
- Frekvenční měnič v pohonu vřetene
- Hrubý a jemný výsuv pinoly
- Strojní posuv X,Y,Z (plynule stavitelné posuvy)
- Ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,01 mm
- Centrální mazání s dávkovači
- Chlazení nástroje
- Elektrické provedení pro napětí 3 × 400 V/50 Hz
- Nástřik stroje - modrá a šedá barva odstín RAL 5010/RAL 9002
- Osvětlení pracovního prostoru
- Kryt pracovního stolu
Zvláštní provedení frézky TOS FNGJ 40 A
- Provedení pro palcovou odměřovací soustavu
- Elektrické provedení pro hodnoty napětí jiné než 3 × 400 V/50 Hz
- Odklapěč vertikální hlavy
- Pneumaticko - hydraulické upínání nástroje
- Kuličkové šrouby v osách X a Y
- Kryt svislého vedení
- Jiný barevný odstín
- Vybavení stroje číslicovou indikací polohy ve 3 osách ND 5023
Zvláštní příslušenství frézky TOS FNGJ 40 A
- Otočný a sklopný stůl TU 32N
- Rameno s podpěrným ložiskem LFH 32N
- Obrážecí hlava IOB 32N
- Odklápěč
Součásti dodávky frézky TOS FGV 32
Frézka je dodávána ve smontovaném stavu. Společně se strojem je dodáváno normální příslušenství, objednané zvláštní příslušenství a průvodní dokumentace stroje, která obsahuje
- Balící list
- Návod k obsluze a údržbě stroje
- Protokol přesnosti
- Prohlášení o shodě - CE
- Vstupní elektrorevizní zpráva
| Celkový příkon stroje | 22kVA |
| Maximální přípustné zatížení stolu | 350kg |
| Počet stupňů otáček h .vřetena | 2 plynule regulovanéstupeň |
| Počet stupňů otáček v. vřetena | 2stupeň |
| Počet upínacích drážek | 7ks |
| Pracovní dráha osy "X" | 600mm |
| Pracovní dráha osy "Y" | 400mm |
| Pracovní dráhy osy "Z" | 400mm |
| Rozsah otáček h. vřetena | 50 - 4000ot/min. |
| Rozsah otáček v. vřetena | 50 - 4000ot/min. |
| Rozsah posuvů osy "X" a "Y" | 15 - 1000mm/min. |
| Rozsah posuvů osy "Z" | 6 - 400mm/min. |
| Rozteč upínacích drážek stolu | 50mm |
| Rychloposuv osy "X" a "Y" | 2000mm/min. |
| Rychloposuv osy "Z" | 800mm/min. |
| Šířka upínacích drážek stolu | 14mm |
| Upínání horizontálního vřetena | 40ISO |
| Upínání vertikálního vřetena | 40ISO |
| Vnější rozměry pracovního stolu | 800 x 400mm |
| Výkon hlavního motoru | 4kW |
| Výkon posuvového motoru | 1,1kW |
| Výsuv pinoly | 80mm |
| Vzdálenost h. vřetena od stolu | 148 - 548mm |
| Vzdálenost v. vřetena od sloupu | 250 - 650mm |
