FVV-136PDS - Univerzální frézka
Přes 3000 výdejních míst
po celé ČR
Popis

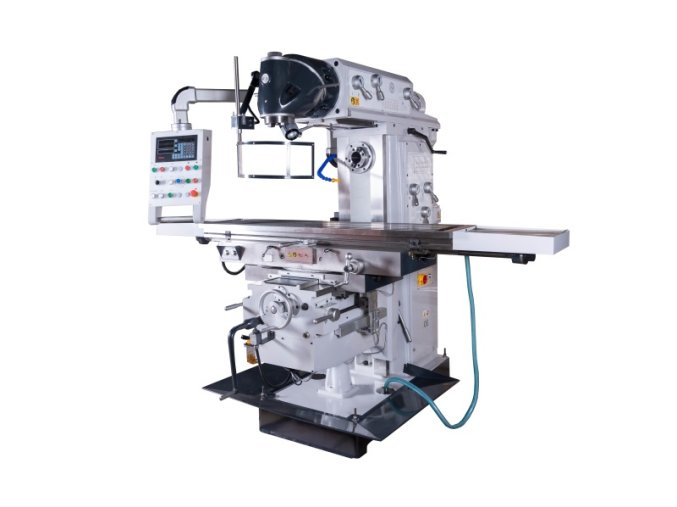

Univerzální frézka PROMA FVV-136PDS s digitálním odměřováním
Kalené a jemně broušené obdélníkové vedení zajišťuje vysokou pracovní tuhost a přesnost. Přehledně umístěné ovládací prvky na otočném panelu pro nastavení otáček a jemné strojní posuvy ve všech osách poháněných servomotorem, zajišťují bezproblémové najetí do požadované polohy. Naopak, díky rychloposuvu ve všech třech osách ušetříte čas při přejezdech na počáteční pozice frézování. Hlava vertikálního vřetena je nastavitelná pod jakýmkoliv úhlem a díky snadnému a rychlému přenastavení lze stroj použít pro horizontální obrábění. Centrální mazání všech tří os a převodovky v olejových lázní jsou samozřejmostí.
Hlavní výhody
- Široký rozsah otáček vřetena navíc umožňuje použít stroj i na vrtací a vyvrtávací operace
- Pohyb stolu posuvy a rychloposuvy je ovládán servomotorem
- Strojní posuv a rychloposuv ve všech 3 osách
- Mnohostranné použití frézky
- Nastavení vřetene pro horizontální frézování
- Těžké masivní provedení z kvalitní litiny
- Frézovací hlava je sklopná a otočná ve všech prostorových úhlech
- Přesný křížový stůl, silně dimenzovaný s přesně opracovaným povrchem
- Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
- Dostatečně velká ovládací ruční kola se stupnicí
- Hlavní vypínač s jištěním motoru, přepínačem chodu vpravo-vlevo a nouzovým vypínačem
- Standardně dodávané osvětlení stroje
- Standardně dodáváno s chladicím zařízením
- Digitální odměřování osy X, Y, Z
- Centrální tlakové mazání
- Cenově příznivé a s trvalou hodnotou
Součásti dodávky Univerzální frézky PROMA FVV-136PDS
- Chlazení
- Pracovní osvětlení
- Digitální odměřování
- Úhlové nastavení stolu
- Kleštinový upínač se sadou kleštin ISO50-ER32 (4, 5, 6, 8, 10, 12, 14, 16)
- Vertikální a horizontální upínací šroub nástroje
- 2 x horizontální trn ISO50 pr.27 a ISO50 pr.32
- 1 x vertikální trn ISO50 pr.32
- Montážní a obslužné nářadí
- Návod k obsluze
| Hmotnost | 2450 kg |
| Max. průměr vertikální frézy | 40mm |
| Max. šíře frézování | 250mm |
| Max. zatížení stolu | 350kg |
| Napětí | 400V |
| Otáčky horizontálního vřetena | 38-1310 (12 st.)/min. |
| Otáčky vertikálního vřetena | 60-1750 (12 st.)/min. |
| Otočný úhel náběhu otočné hlavy | 360° |
| Pojezd stolu X/Y/Z | 1300 / 300 / 420mm |
| Posun ramena s vertikál. vřetenem | 500mm |
| Příkon horizontálního motoru | 5,5kW |
| Příkon vertikálního motoru | 4kW |
| Rozměr stolu | 1 650 - 360mm |
| Rozměry stroje (d x š x v) | 2 550 x 2 160 x 2 100mm |
| Rychloposuv podélný/příčný | 1 200mm/min. |
| Rychloposuv vertikální | 400mm/min. |
| Rychlost strojního posuvu podélný/příčný | 25 - 800mm/min. |
| Rychlost strojního posuvu vertikálního | 8 - 267mm/min. |
| T drážka | 3 x 14 / 95mm |
| Vzd. od středu stolu k sloupu | 220 - 540mm |
| Vzd. osy hor. vřetena k nosnému ramenu | 175mm |
| Vzd. vertikál. vřetene od stolu | 170 - 590mm |
