Popis

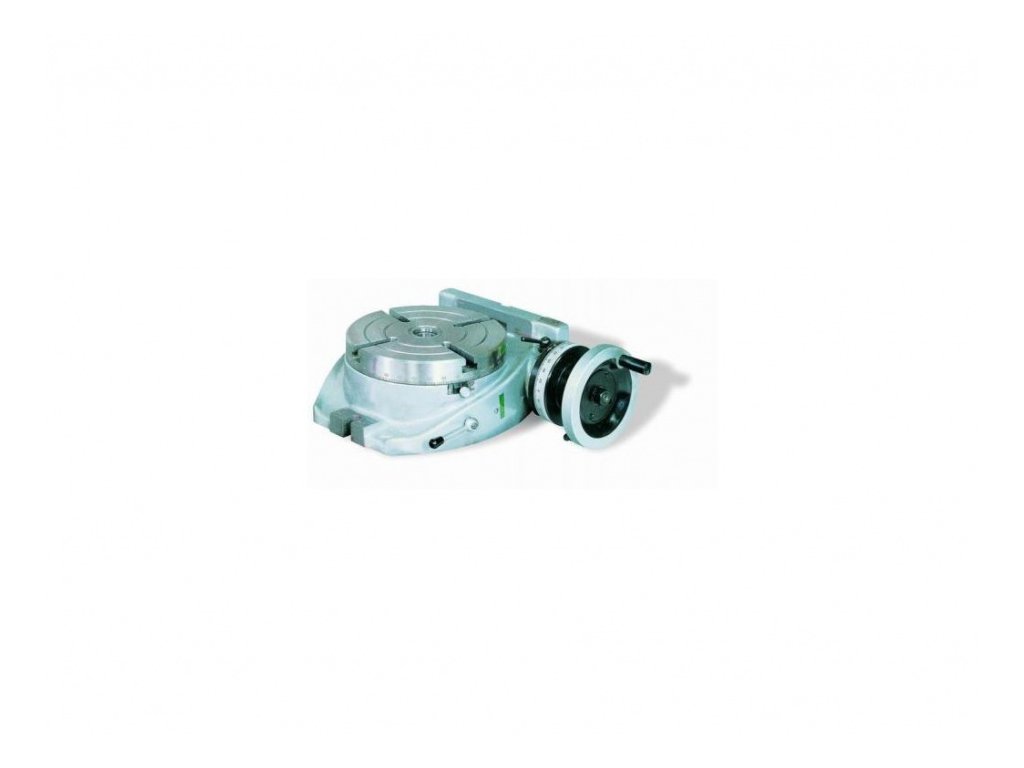

Otočný stůl PROMA OS-160
OS-160 - otočný stůl je jedním z hlavních příslušenství pro vyvrtávací frézky při operacích frézování, závitování a vrtání. Stůl lze použít také ve vertikální poloze, kde jej lze kombinovat s koníkem. Desku stolu lze otáčet o 360°, nonius je dělen po 1´ s
přesností 10´´.
Stůl je vybaven utahovacími kličkami a také pojistným mechanismem ovládací kličky. Otočný stůl lze také použít spolu se samostatně dodávanou dělící deskou jako děličku. umožní tak přesně dělit obvod 360° upnuté části od 2 do 66 dílů a všechny dělení dvěma, třemi a pěti od 67 do 132 dílů.
Hlavní výhody
- Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky
- Deska stolu je vyrobena z vysoce kvalitní litiny
- Šnek je kalený a broušený, vyrobený ze speciální litiny
- Upínání stolu pomocí dvou upínacích pák
- Převodový poměr 90:1
- Možnost dělení prostřednictvím ručního kolečka s noniusem
- Pracovní stůl se stupnicí 360°
| Hmotnost | 30 kg |
| Dělení na obvodu stolu | 360° |
| Min. dělení noniusu | 10´´ |
| Modul závitu šroubu | 1,5mm |
| Pootočení stolu při jednom otočení kličkou | 4° |
| Průměr a hloubka středového osazení | 25 x 6mm |
| Průměr otočného stolu | 160mm |
| Převod ozubených kol | 1:90 |
| Šířka vodících kamenů | 12mm |
| Velikost "T" drážky | 10mm |
| Výška středu při vertikálním použití | 125mm |
