Popis

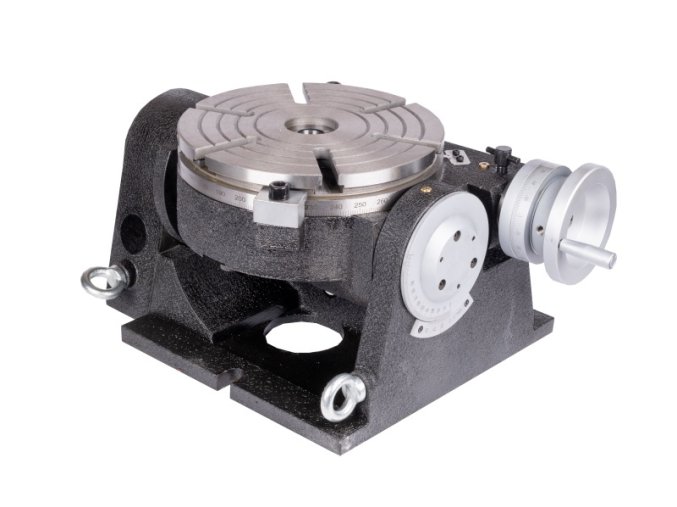

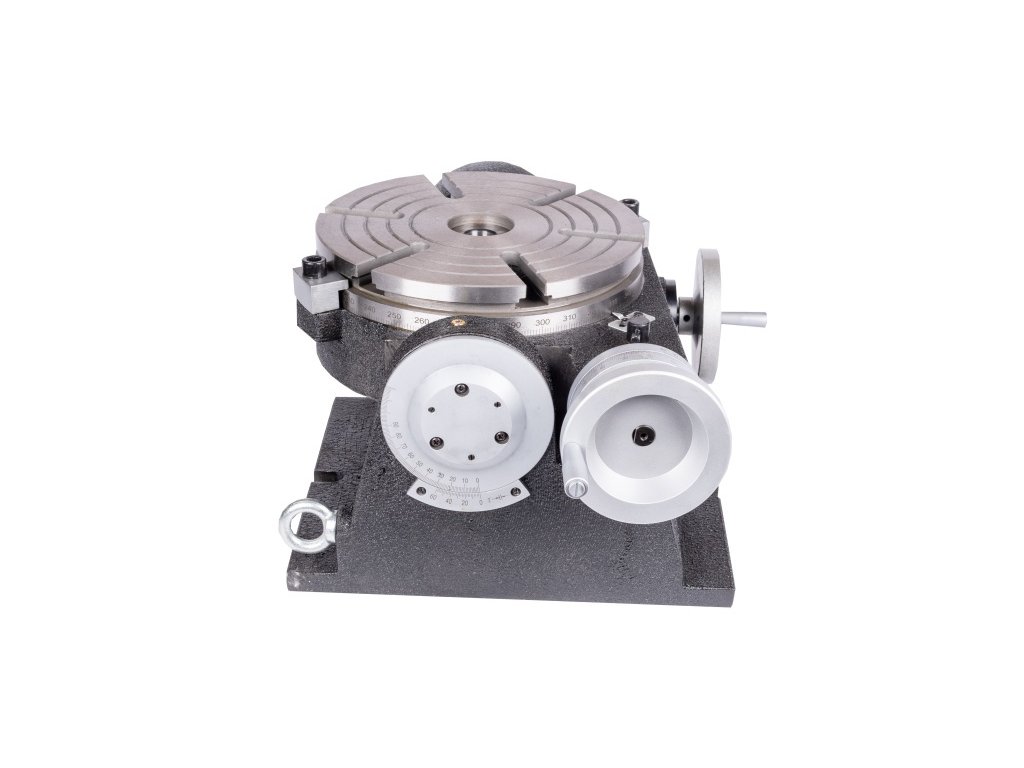

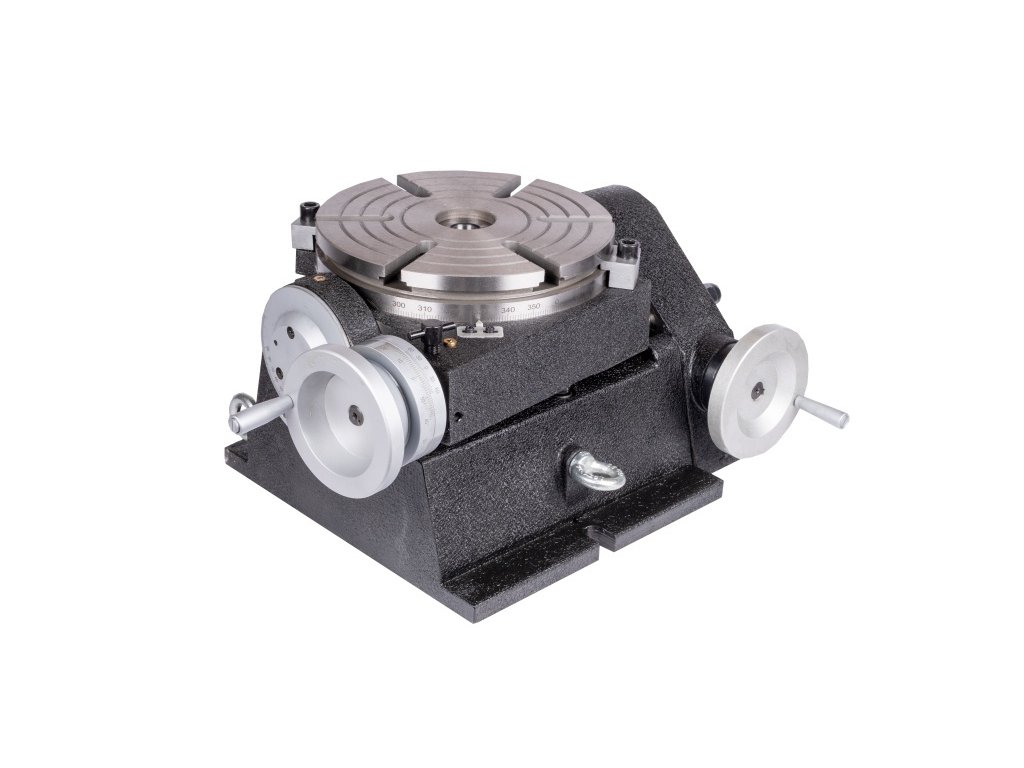

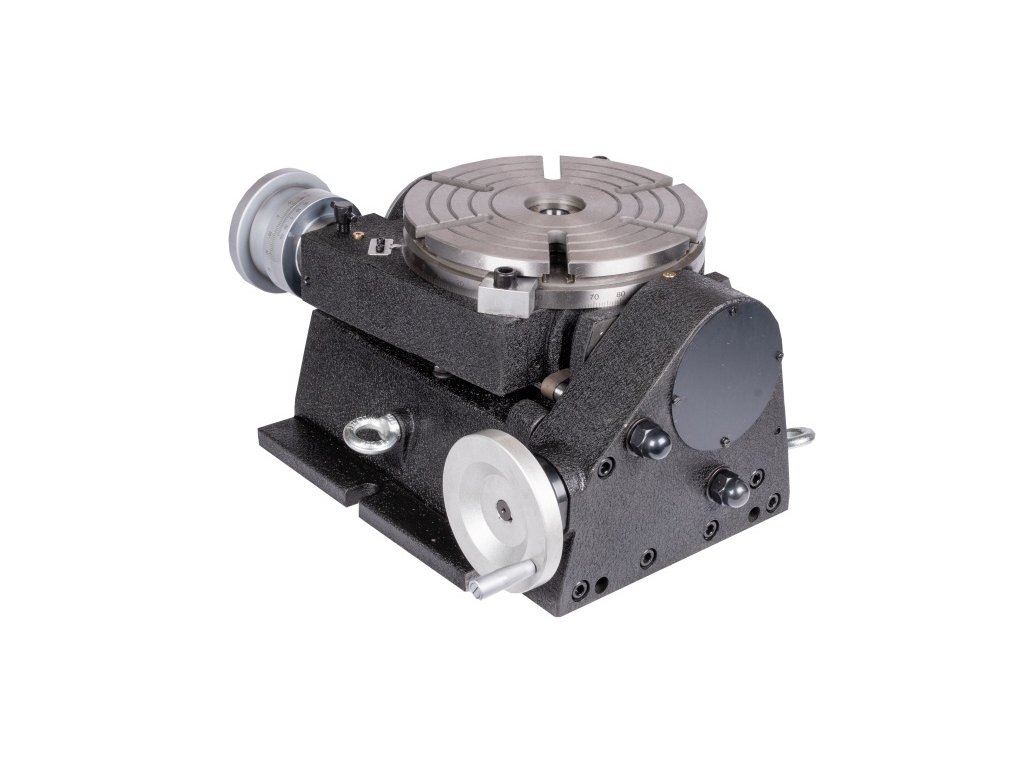

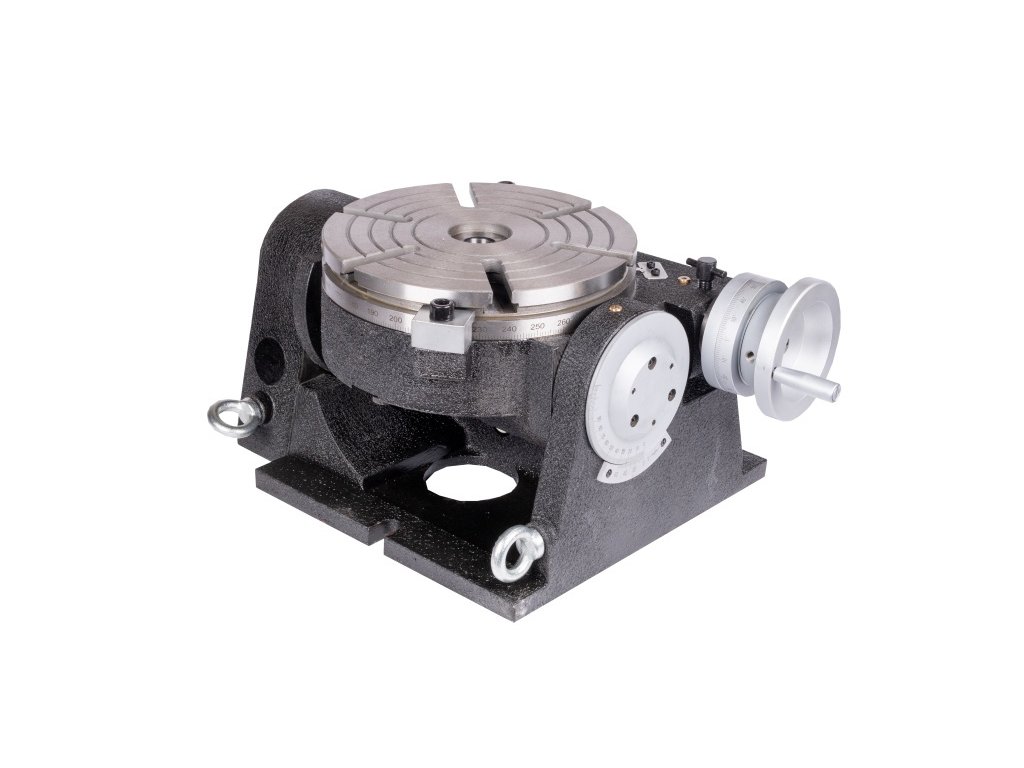

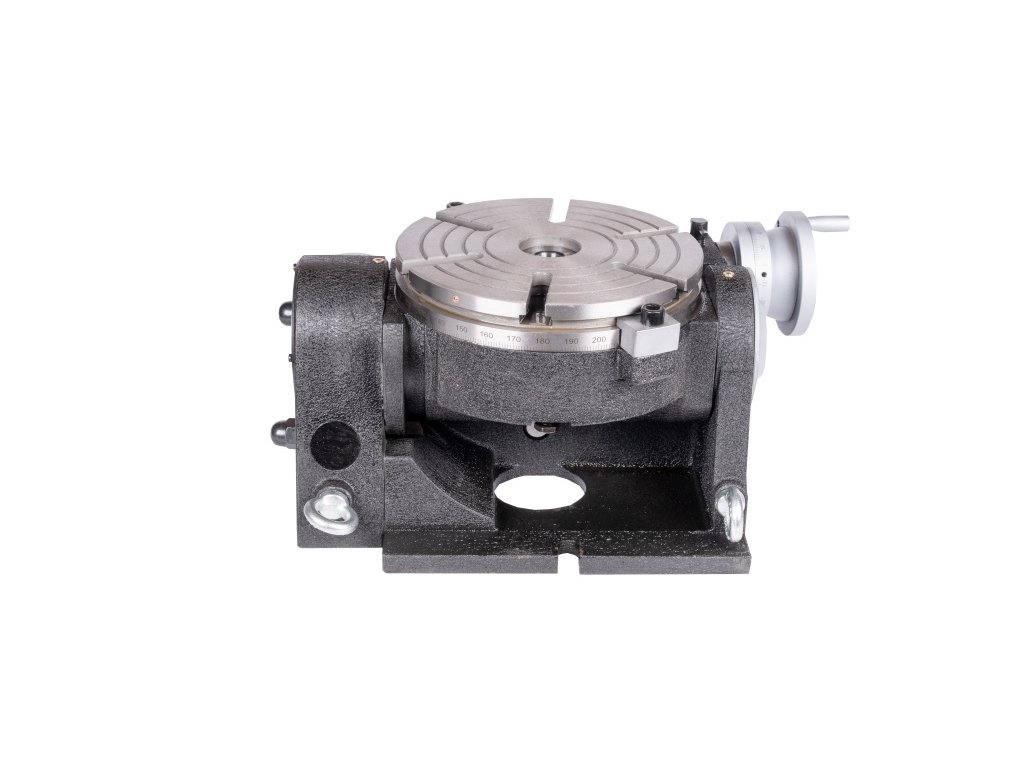

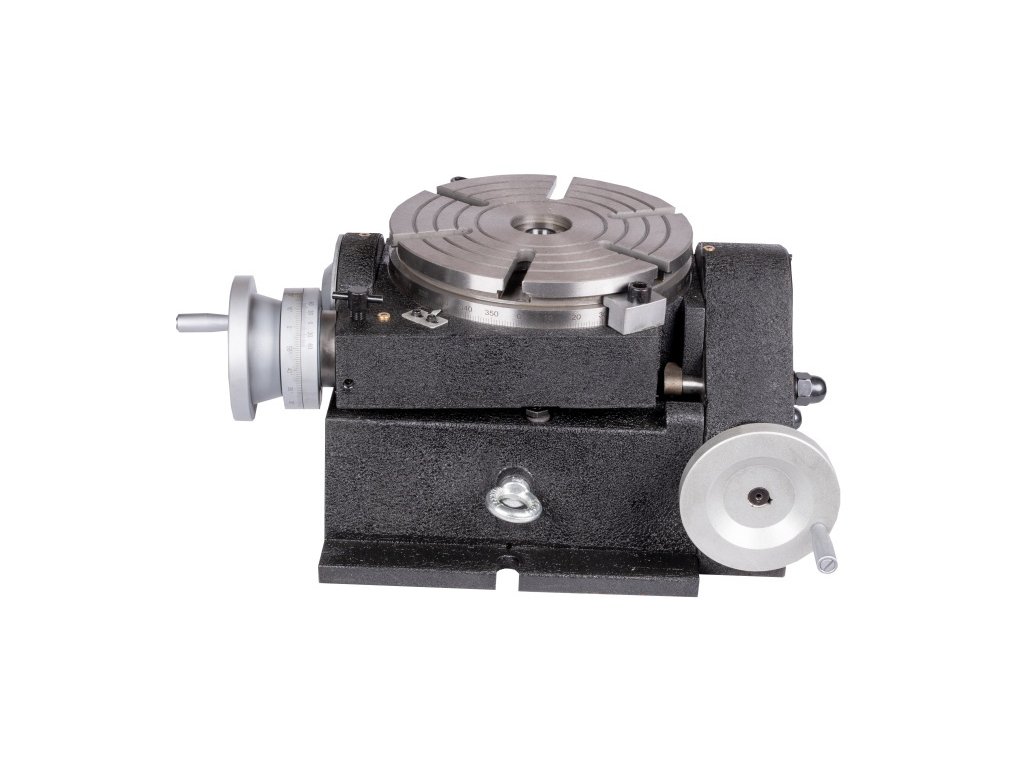

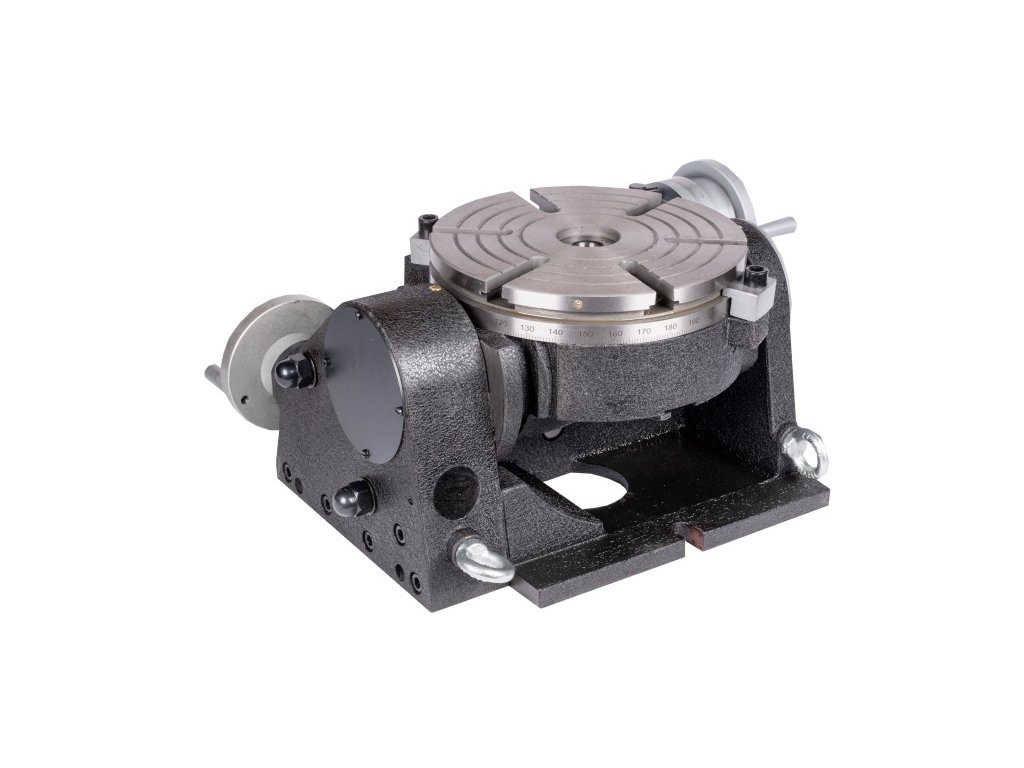

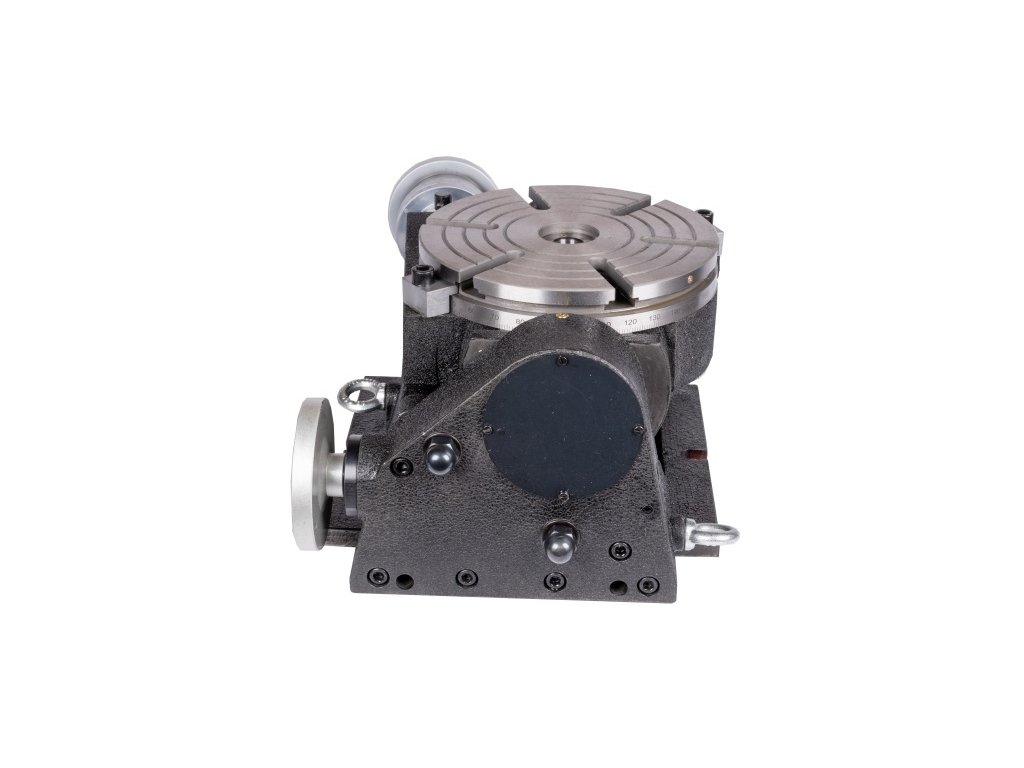

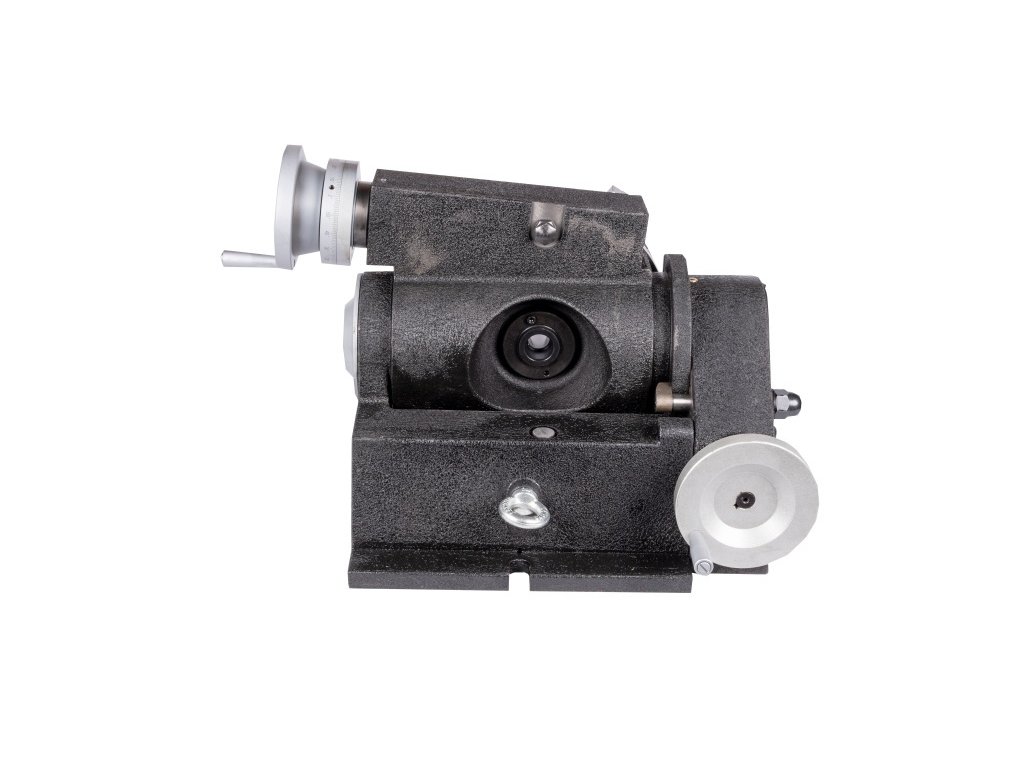

Otočný a sklopný stůl PROMA OSN-250N
OSN-250N manuální otočný stůl je jedním z hlavních příslušenství pro vyvrtávací frézky při operacích frézování, závitování a vrtání. Stůl je připraven pro použití i ve vertikální poloze, kde jej lze kombinovat s koníkem. Deska stolu je dělena na 360° a může být naklápěna v úhlu 0-90°. Stůl je vybaven utahovacími kličkami a také pojistným mechanismem otáčecí kliky.
Lze dokoupit i speciální dělící desky, které umožňují přesně dělit obvod 360° upnuté části od 2 do 66 a všechna dělení dvěma, třemi a pěti od 67 do 132. Pootočení stolu při jednom otočení klikou - 4°, nonius ručního kola je 1´.
Hlavní výhody
- Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky

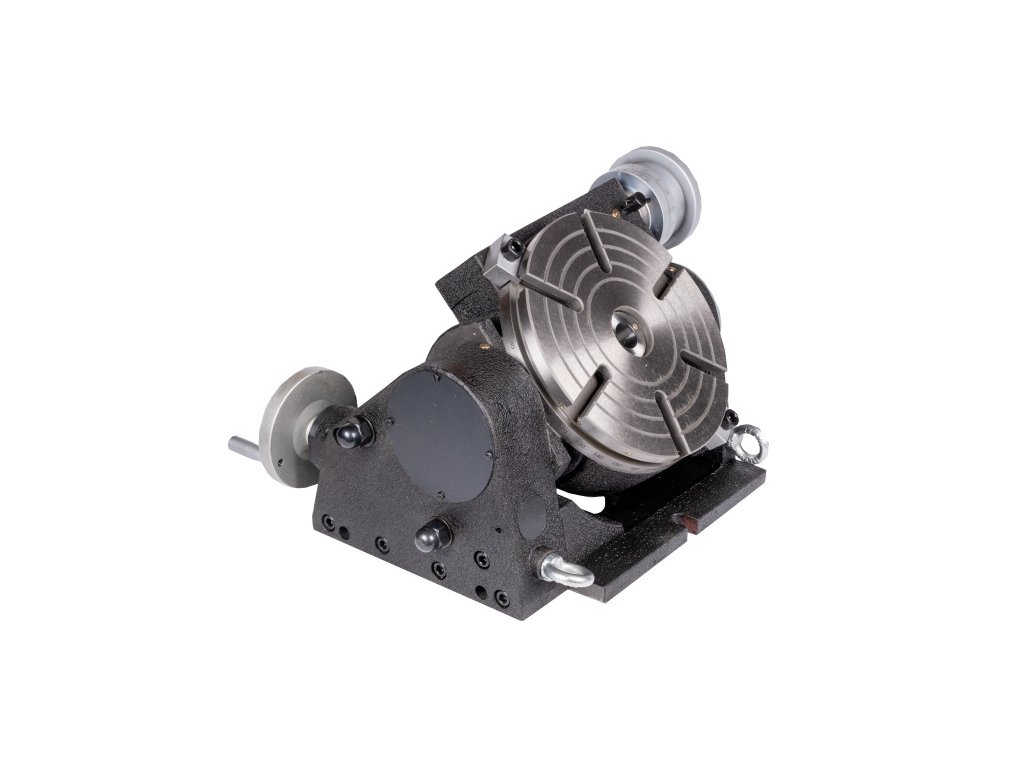

- Deska stolu může být naklápěna pod úhlem 0-90°
- Deska stolu je vyrobena z vysoce kvalitní litiny
- Šnek je kalený a broušený, vyrobený ze speciální litiny
- Upínání stolu pomocí dvou upínacích pák
- Převodový poměr 90:1

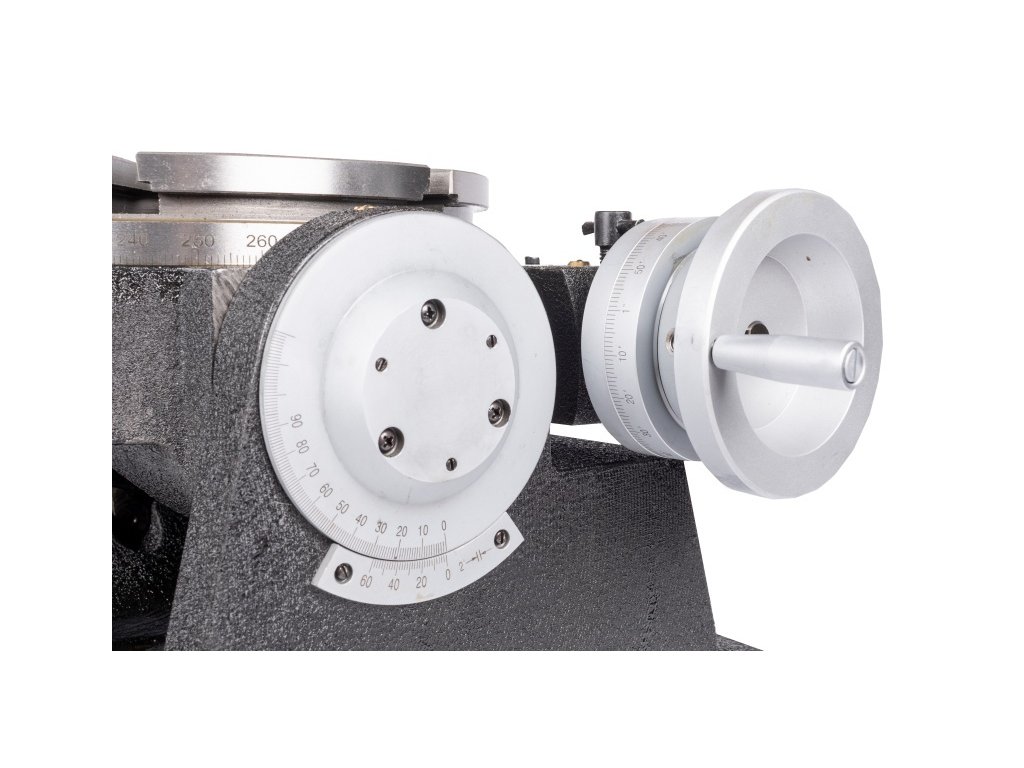

- Možnost dělení prostřednictvím ručního kolečka s noniusem

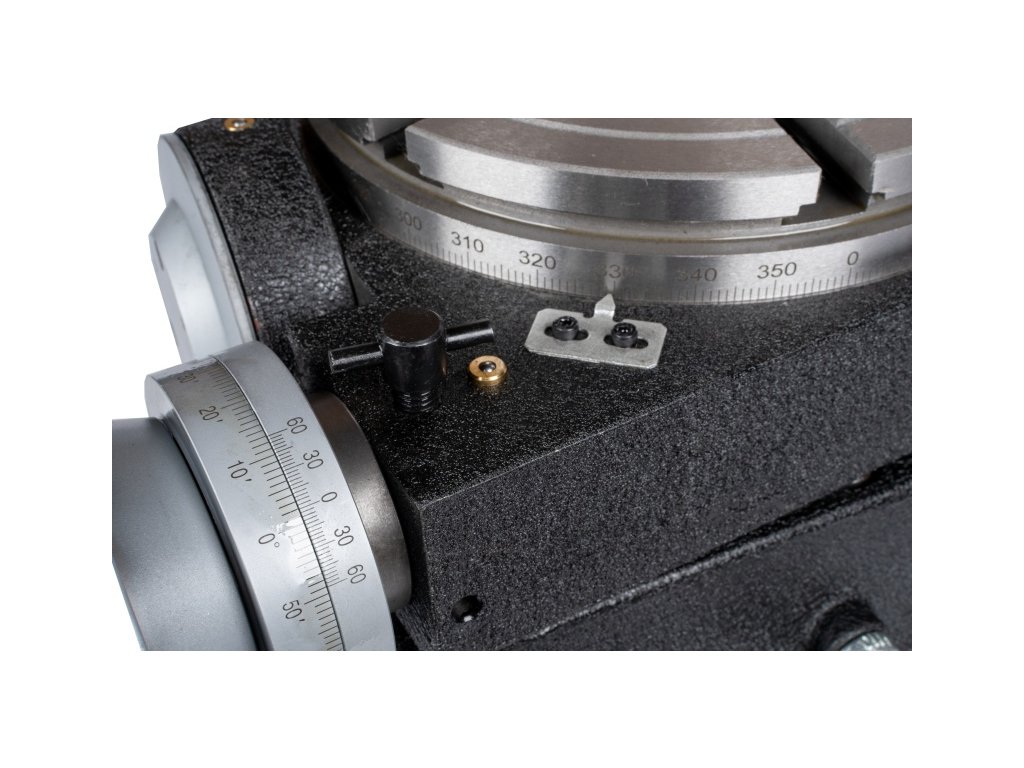

- Pracovní stůl se stupnicí 360°

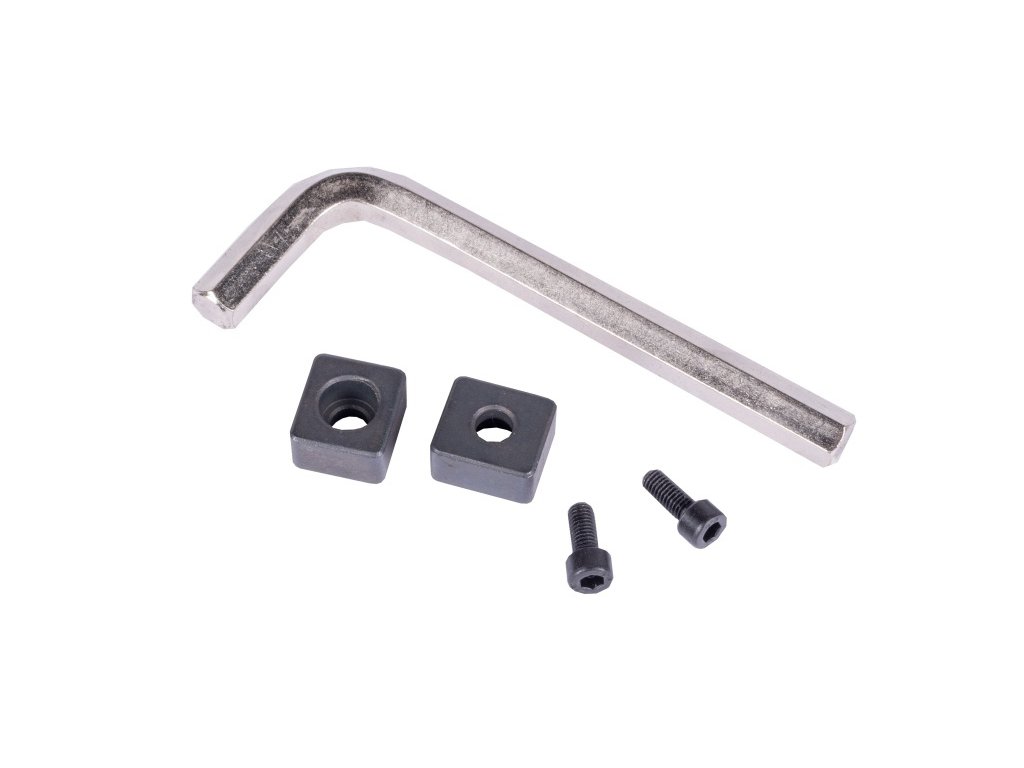

Součásti dodávky Otočného stolu PROMA OSN-250N
- Otočný stůl
- Upínací kameny 2ks
- Šrouby kamenů 2ks
- Obslužné nářadí
| Hmotnost | 93 kg |
| Dělení na obvodu stolu | 360° |
| Minimální dělení naklápění noniusu | 2" |
| Minimální dělení noniusu | 10" |
| Modul závitu šroubu | 2mm |
| Pootočení stolu při jednom otočení kličkou | 4° |
| Průměr a hloubka středového osazení | 30 x 6mm |
| Převod ozubených kol | 1:90 |
| Šířka vodících kamenů | 14mm |
| T-drážka | 12mm |
