Stavební kotoučová pila PBK 500.1

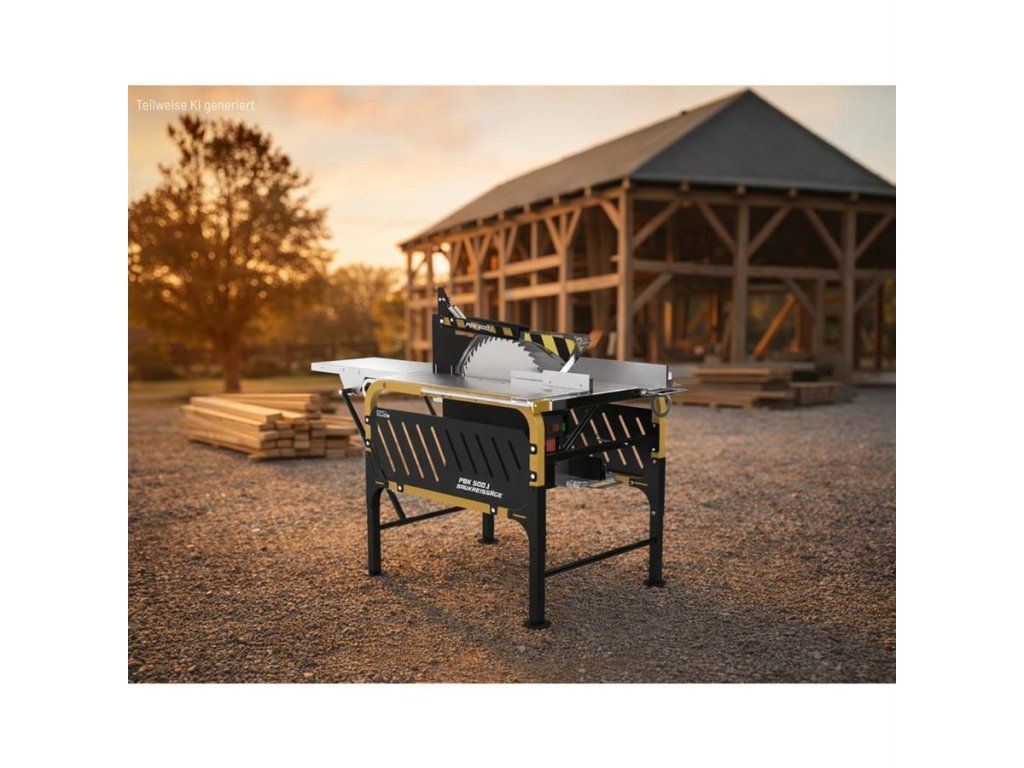

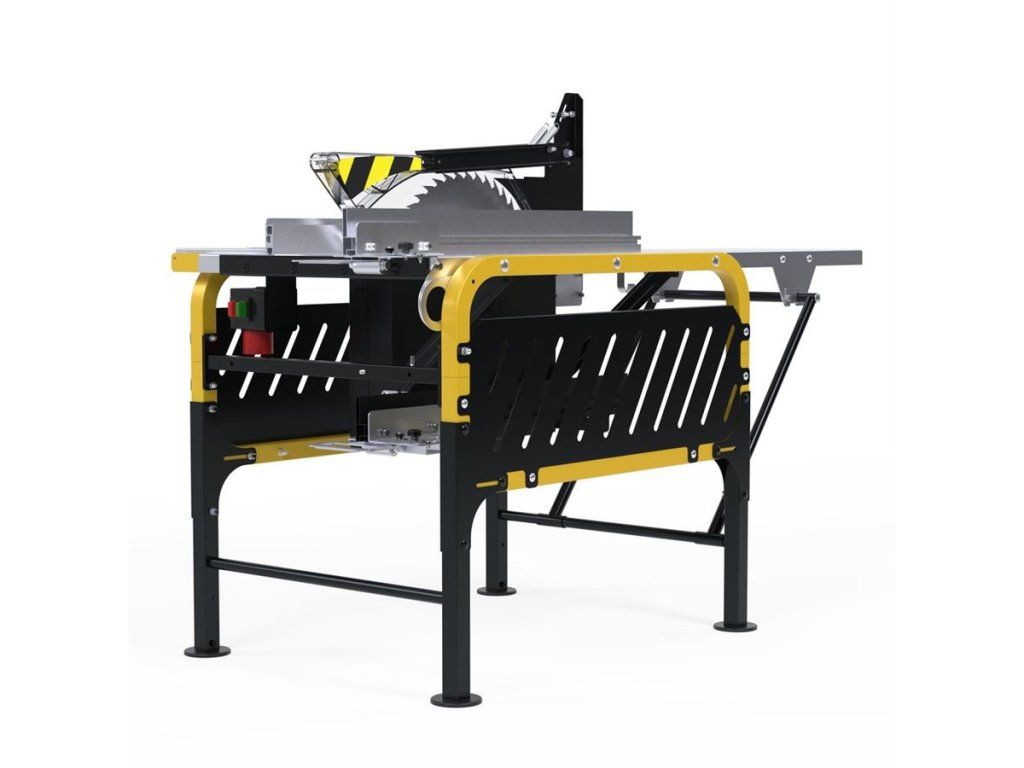

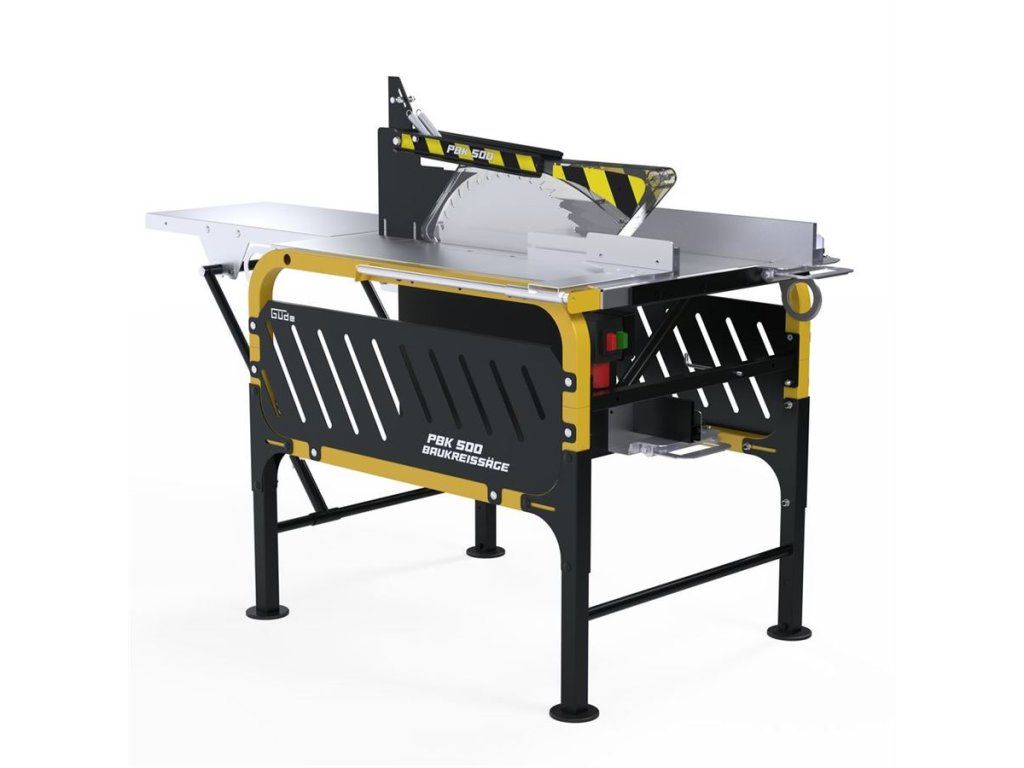

Stavební kotoučová pila GÜDE PBK 500.1, je určena pro řezání dřeva a stavebních dřevěných dílců na stavbě i v dílenském zázemí. Pohání ji motor s příkonem 3,0 kW při napájení 400 V a používá pilový kotouč o průměru 500 mm. Maximální výška řezu při 90° je 175 mm. Nastavitelná pracovní výška, podélný doraz, úhlový doraz a rozšiřitelná pracovní plocha usnadňují opakované a rozměrově přesné řezy.

Hlavní výhody stavební kotoučové pily

• Výška řezu až 175 mm při 90°: Umožňuje řezat materiál do uvedené maximální výšky při kolmém řezu.
• Motor P1 3,0 kW a napájení 400 V: Poskytuje výkonný pohon pro stavební pilu, před instalací je nutné ověřit odpovídající elektrické připojení.
• Pilový kotouč HM o průměru 500 mm: Velký kotouč je určen pro řezání dřeva v rámci parametrů pily.
• Podélný doraz a měřítko: Pomáhají při nastavování opakovaných řezů podle požadované šířky.
• Sklopný posuvný stůl s úhlovým dorazem: Rozšiřuje možnosti vedení materiálu při úhlových řezech.

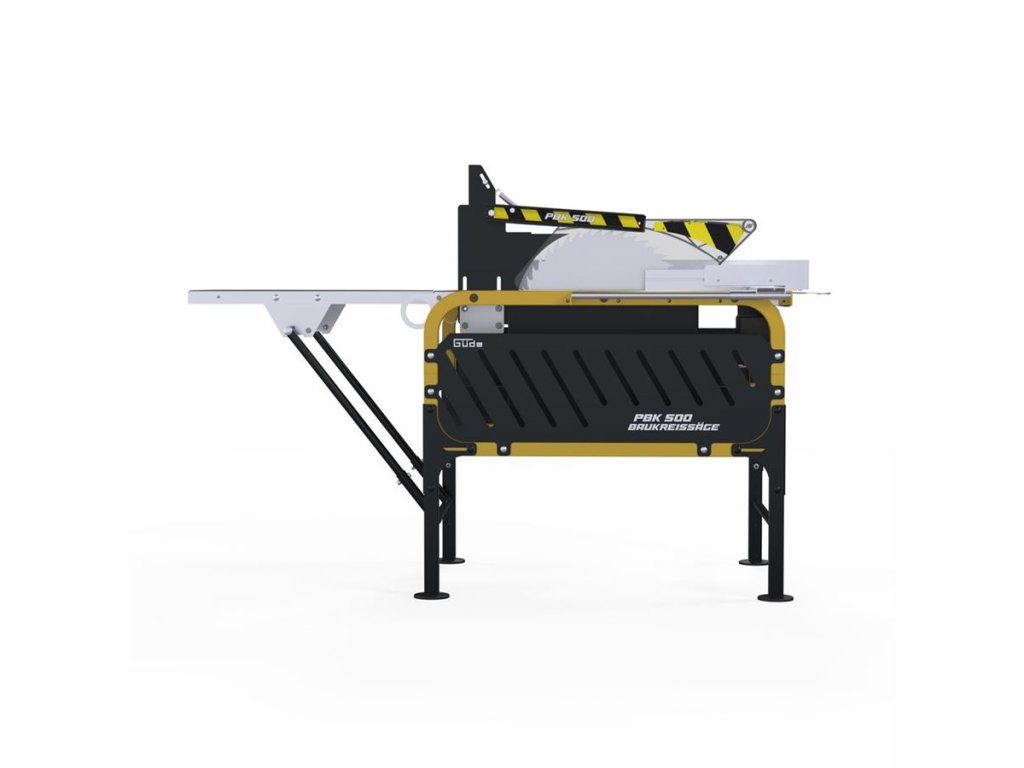

• Přídavné rozšíření stolu: Poskytuje oporu pro delší obrobky a šalovací desky.
• Výškově nastavitelné nohy: Umožňují přizpůsobit pracovní polohu podmínkám na stavbě.
• Přípojka pro odsávání: Umožňuje připojit kompatibilní odsávací zařízení a lépe zachytávat piliny.

K čemu slouží stavební kotoučová pila

PBK 500.1 je stavební pila pro příčné, podélné a podle nastavení také úhlové řezy do dřevěných materiálů. Uplatní se při přípravě konstrukčního dřeva, prken a šalovacích dílců na stavbě, ve stavební dílně nebo na jiném vhodně vybaveném pracovišti.

Pila vyžaduje pevné, stabilní umístění a napájení 400 V. Pro práci s delšími díly je třeba zajistit dostatečnou oporu materiálu a volný prostor pro bezpečné podávání i odebírání řeziva.

Funkce a vlastnosti

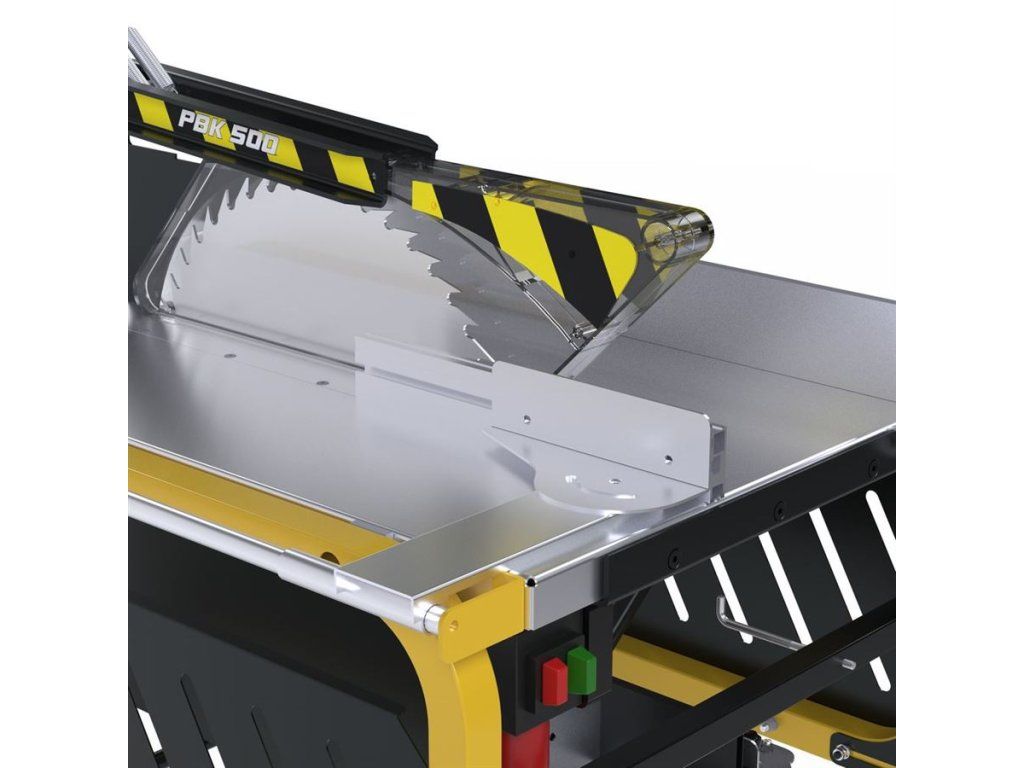

Kotouč a výška řezu

Pila je osazena pilovým kotoučem z tvrdokovu o průměru 500 mm, s otvorem 30 mm a 44 zuby. Maximální výška řezu 175 mm při 90°. Používejte pouze vhodný, nepoškozený kotouč odpovídající specifikaci výrobce.

Dorazy a stupnice

Podélný doraz a měřítko usnadňují nastavení šířky řezu. Sklopný posuvný stůl s úhlovým dorazem pomáhá při úhlových řezech, před řezáním vždy ověřte pevné zajištění nastavení.

Pracovní plocha a stabilita

Výška stolu je nastavitelná v rozsahu 855–970 mm. Jednotlivě výškově nastavitelné nohy pomáhají ustavit pilu na pracovišti do stabilní polohy.

Odsávání a přesun

Přípojka pro odsávací zařízení umožňuje připojit vhodné odsávání pilin. K přesunu slouží konstrukční prvky pro manipulaci jeřábem nebo ručním vysokozdvižným vozíkem.

Technické parametry stavební kotoučové pily

• Značka: GÜDE
• Model: PBK 500
• Objednací číslo: 75773
• Typ zařízení: Stavební kotoučová pila na dřevo
• Napájecí napětí: 400 V
• Frekvence: 50 Hz
• Provozní režim: S6 40 %
• Krytí: IP54
• Příkon motoru P1: 3,0 kW
• Maximální výška řezu při 90°: 175 mm
• Otáčky pilového kotouče: 2 800 min⁻¹
• Průměr kotouče: 500 mm
• Upínací otvor kotouče: 30 mm
• Počet zubů dodaného kotouče: 44
• Typ kotouče: HM (tvrdokov)
• Šířka stolu: 1 000 mm
• Výška stolu: 855–970 mm
• Hloubka stolu: 760 mm
• Rozměry přídavného stolu (Š × H): 720 × 400 mm
• Rozměry (D × Š × V): 1 060 × 815 × 1 200 mm
• Hmotnost netto: 103,3 kg
• EAN: 4015671994837

Použití a bezpečnost

• Pilu používejte pouze s odpovídajícím napájením 400 V a podle návodu výrobce. Před spuštěním ověřte správné upevnění kotouče, nastavení dorazů a funkčnost ochranných prvků.
• Při řezání nevkládejte ruce do prostoru pilového kotouče a neřežte volně držený nebo nestabilní materiál.
• Při výměně kotouče, nastavování nebo čištění odpojte pilu od napájení a vyčkejte zastavení všech pohyblivých částí. Používejte ochranu zraku a sluchu.

Proč zvolit stavební kotoučovou pilu PBK 500.1

GÜDE PBK 500.1 je stavební pila pro náročnější řezání dřeva s kotoučem 500 mm, výškou řezu 175 mm a kvalitním pracovním stolem. Hodí se pro staveniště i dílny, které potřebují opakovaně a rozměrově přesné řezy.
